| Luogo di origine: | Cina |
|---|---|
| Marca: | Star merter |
| Numero di modello: | CWDZ15CY |
| Quantità di ordine minimo: | 1pc |
| Prezzo: | negotiable |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 30000 pezzi/mese |
| Distanza: | -50~300°C (vedi la tabella di selezione dei parametri per i dettagli) | Prodotto: | 4~20mA, 4~20mA HART, RS485, Pt100 (livello 1/3B) |
|---|---|---|---|
| Fornitore di alimentazione: | 9 ~ 32VDC, 13 ~ 32VDC, 15 ~ 32VDC, 15 ~ 24VDC | Accuratezza: | 0.25%FS, 0.5%FS |
| nome: | Trasmettitore di temperatura universale | ||
| Evidenziare: | Trasmettitore di temperatura universale CWDZ15C,Campo industriale Trasmettitore di temperatura universale,Trasmettitore di temperatura industriale 0 |
||

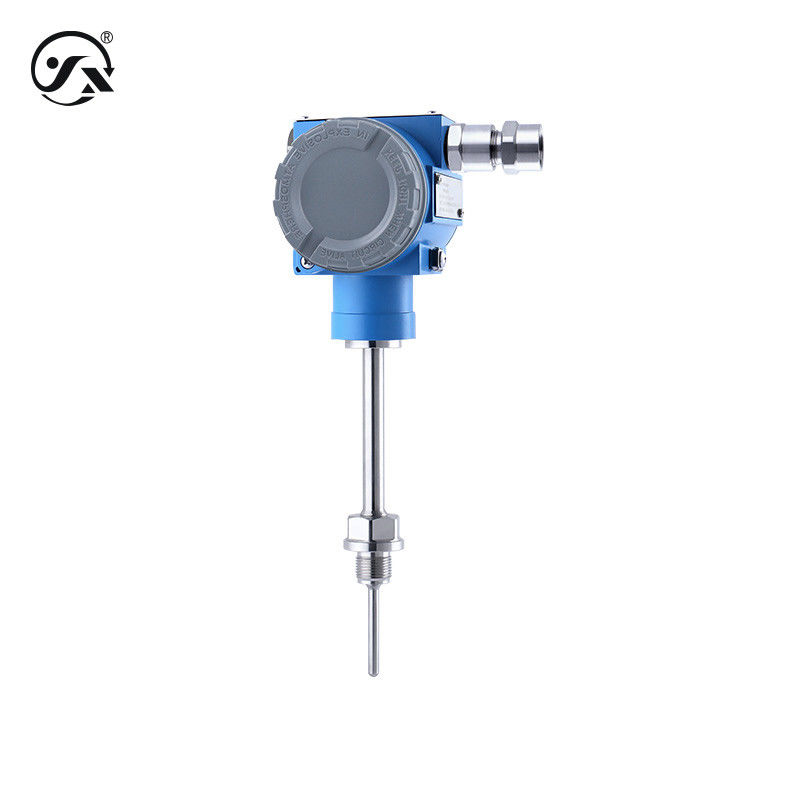

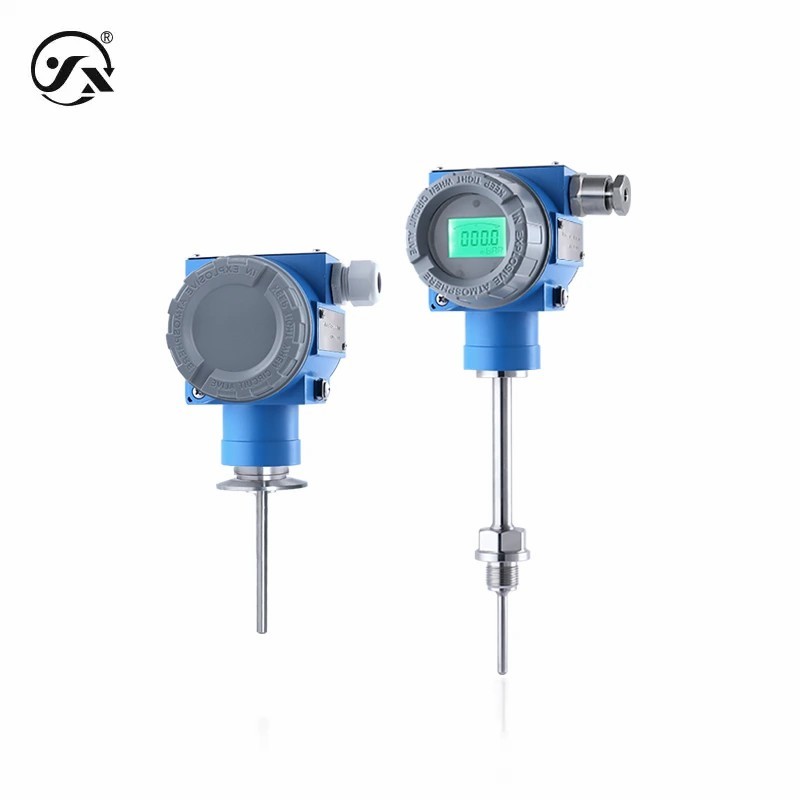

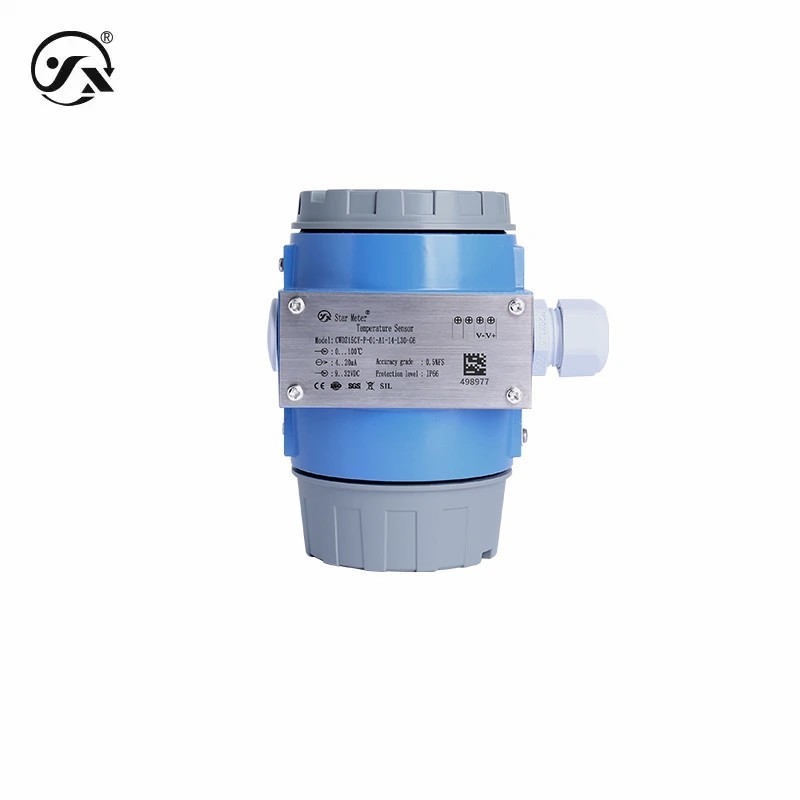

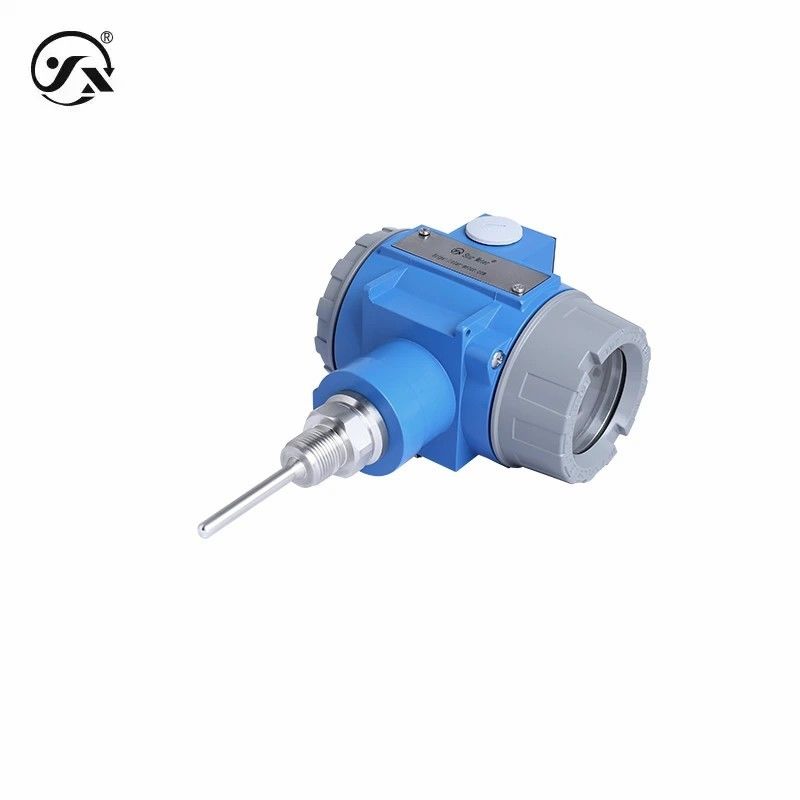

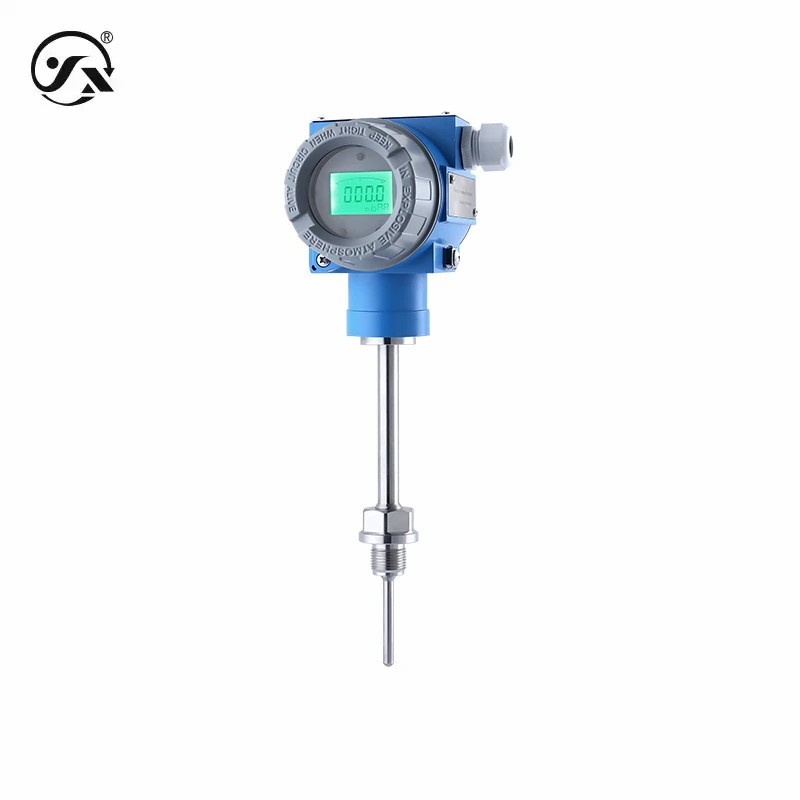

CWDZ15CY Trasmettitore di temperatura universale gamma di misura -50~300°C ampiamente utilizzato in vari campi industriali
I trasmettitori di temperatura di uso generale CWDZ15CY sono ben progettati e idealmente adatti per le industrie di uso generale.polvere intrinsecamente sicura, a prova di fiamma, a prova di esplosione polvere, e può anche scegliere il protocollo di comunicazione HART, conveniente.
| Parametri di base | |
| Medio di misura | Liquidi o gas, ecc. (compatibili con materiali a contatto) |
| Intervallo di misura | -50~300°C (per maggiori dettagli, vedere la tabella di selezione dei parametri di gamma) |
| Tempo di risposta | tubo di protezione φ6mm≈18s, involucro φ10mm≈36s (in linea con IEC60751, flusso d'acqua 0,4m/s, passo a 10°C) |
| Cella di misura | 1*Pt100 (1/3B) |
| Prestazioni stabili | ± 0,1% FS/anno |
| Tipo a prova di esplosione | Proiettile a prova di fiamma Ex d II. C T6 Gb Sicurezza intrinseca Ex ia II.C T6 Ga (solo corrente di uscita) Sicurezza intrinseca per polveri Ex ia IIIC T85°CDa (solo corrente di uscita)
Nota: il dispositivo intrinsecamente sicuro deve essere alimentato da una barriera di sicurezza o da un alimentatore intrinsecamente sicuro Tempo di commutazione: 400 ms |
| Protezione contro l'ingresso | Protezione IP66 Nota: il livello di protezione di cui sopra si riferisce al livello raggiunto quando la connessione elettrica è completa. |
| Classe di precisione | 00,25% FS, 0,5% FS Accuratezza del contatore 0,5%FS (LCD con retroilluminazione) |
| Risoluzione | Uscita analogica 0,02%FS, uscita digitale 0,1°C |
| Potenza di uscita | |
| Segnale di uscita | 4~20mA, RS485,4~20mA CUORE |
| Tensione di alimentazione | 9~32VDC,13~32VDC,15~32VDC,15~24VDC |
| Potenza massima | |
| 4~20mA Sì/no Display RS485 Sì Visualizzazione 4~20mA HART Sì/no Display |
≤ 0,02Us (W) |
| RS485 non viene visualizzato | ≤ 0,015Us ((W) |
| Caratteristiche del carico | |
| Tipo di tensione | ≥ 10kΩ |
| Tipo corrente | Nessun carico di visualizzazione ≤{(Us-7.5) ÷0.02}Ω Con carico di visualizzazione ≤{(Us-12)÷0.02}Ω (Us=tensione di alimentazione) |
| Tipo di corrente HART | Il carico ≤{(Us-12)÷0.02}Ω (Us=tensione di alimentazione) |
| Condizioni ambientali | |
| Temperatura ambiente | -40°85°C |
| Umidità ambientale | 0%~95%RH (senza condensazione, senza condensazione) |
| Protezione elettrica | |
| Protezione da cortocircuito | perpetuo |
| Protezione contro la polarità inversa | Nessun danno, ma nessun lavoro. |
| Resistenza dell'isolamento | ≥ 100MΩ,500VDC |
| Resistenza dielettrica | 500VAC |
| Limiti di uscita | |
| 4-20mA | L'uscita è di 2,5 mA min. 26 mA max. |
| RS485 | Meno uscita: 0, massima uscita: 3500/7000 |
| 4-20mA HART | L'uscita è 3,8mA e l'uscita è 22mA |
| Materiale complessivo | |
| Materiale di tubo protettivo | Acciaio inossidabile 304 (in contatto con il mezzo da misurare) |
| Connessioni di processo | Acciaio inossidabile 304 (in contatto con il mezzo da misurare) |
| contenitore | Alumini stampati |
| Finestra di visualizzazione | ≈6 mm di vetro a prova di esplosione |
| Stabilità meccanica | |
| Performance sismica | 10 g ((20... 2000 Hz) secondo la norma IEC60068-2-6 |
| Resistenza agli urti | 500 g/ms soddisfa la norma IEC60068-2-27 |
