| Luogo di origine: | Cina |
|---|---|
| Marca: | Star merter |
| Numero di modello: | CYW19Y |
| Quantità di ordine minimo: | 1pc |
| Prezzo: | negotiable |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 30000 pezzi/mese |
| nome: | trasmettitore sottomarino del livello dell'acqua | Intervallo di pressione: | 0 ~ 0,2 ~ 2MPa ((A) |
|---|---|---|---|
| Intervallo di temperatura: | -20~85°c | Prodotto: | 4 ~ 20mA, RS485 |
| Fornitore di alimentazione: | 9~36VDC, 5~28VDC | Precisione del livello del liquido: | 00,1% FS, 0,25% FS |
| Precisione della temperatura: | ± 0,5°C | ||
| Evidenziare: | CYW19 Trasmettitore di pressione assoluta,0.1%FS Trasmettitore sommergibile del livello dell'acqua,0.25% FS trasmettitore sottomarino del livello dell'acqua |
||

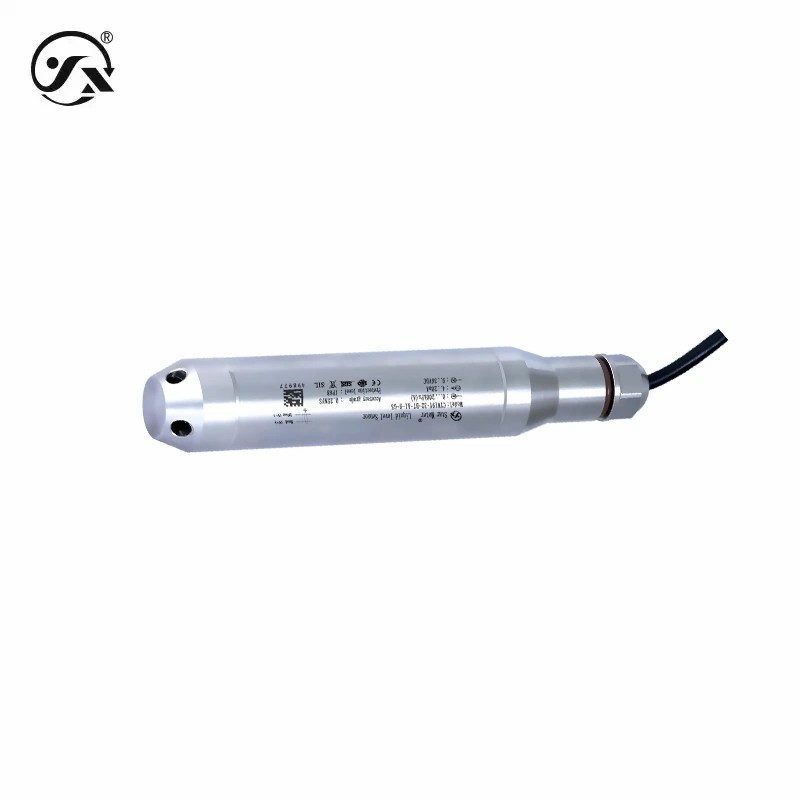

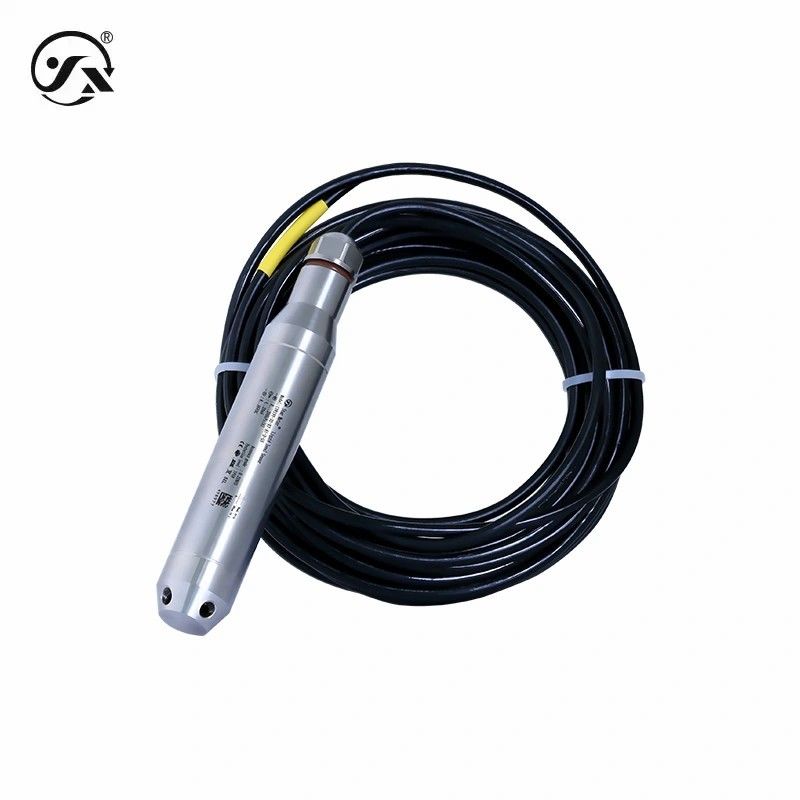

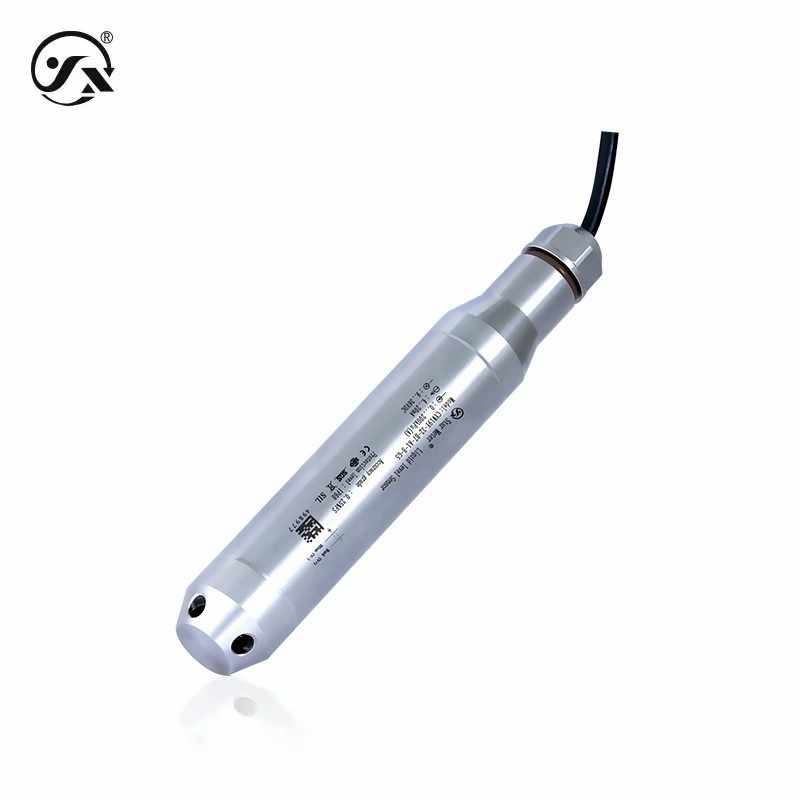

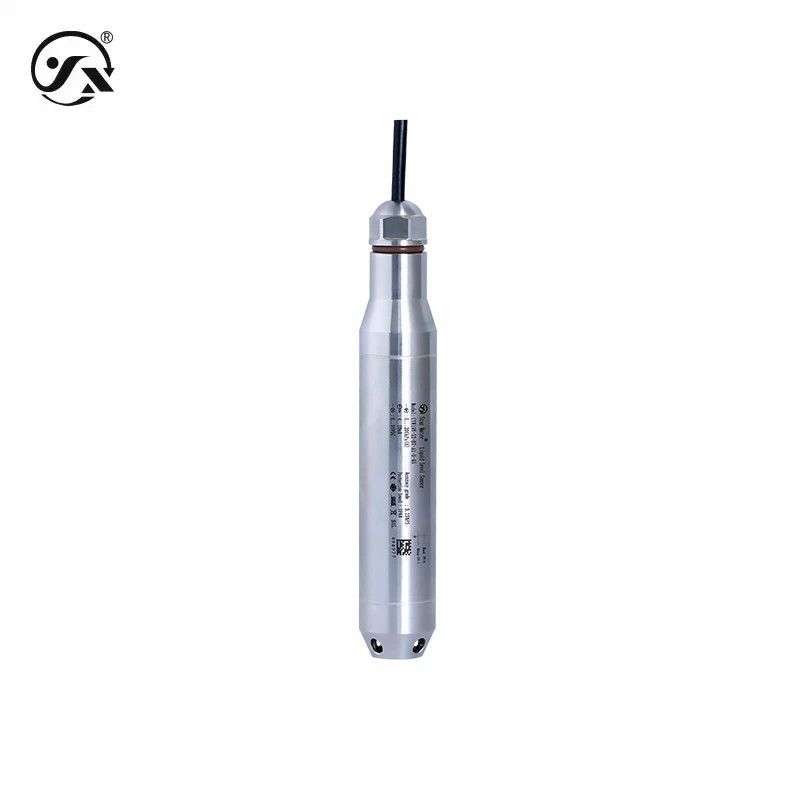

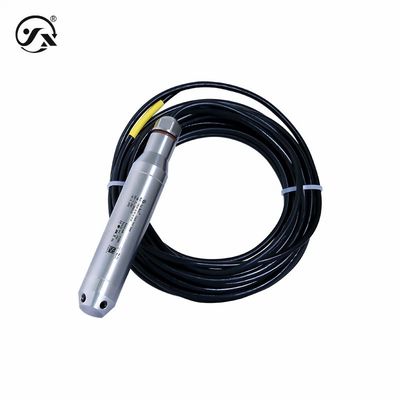

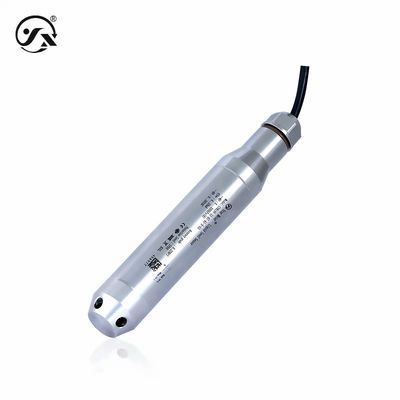

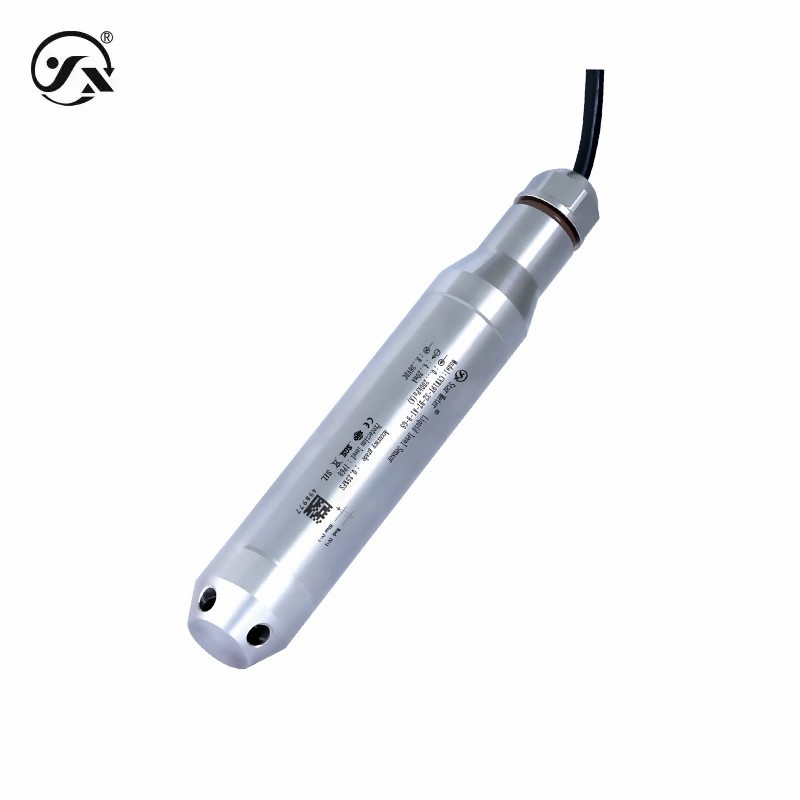

CYW19Y Livello sottomarbile assoluto Intervallo di pressione del trasmettitore 0~0.2~2MPa(A) Intervallo di temperatura -20~85°C
Il trasmettitore di livello sommergibile a pressione assoluta CYW19Y adotta un processo di misurazione della pressione assoluta all'interno e la cavità interna è completamente isolata dall'esterno.Questo evita danni al trasmettitore causati da condensazione interna e riempimento liquido della cavità causata dall'ambiente di utilizzo sul campo. Adatto a siti di misurazione di livelli difficili.
| Parametri di base | |
| Medio di misura | Acqua (H2O) o liquidi compatibili con materiali a contatto |
| Intervallo di misura | 0~0,2~2MPa(A) ((Vedere la tabella di selezione della gamma per i dettagli) |
| Intervallo di temperatura | -20°85°C |
| Temperatura media | -40°85°C |
| Modalità di pressione | Assoluto ((A) |
| Frequenza di risposta | Sistemi di segnalazione per il segnale analogico di uscita ≤ 50 Hz e per il segnale digitale di uscita ≤ 5 Hz |
| Prestazioni stabili | ± 0,1% FS/anno |
| Tensione di alimentazione | 4 ~ 20mA, RS485 |
| Fonte di uscita del segnale | 4 ~ 20mA, RS485 |
| Capacità di sovraccarico | 200% in scala completa |
| Drift di temperatura | ±0,01%FS/°C (entro la compensazione di temperatura) ±0,05%FS/°C (fuori la compensazione di temperatura) |
| Tipo a prova di esplosione | Sicurezza intrinseca Ex ia II.C T6 Ga (solo uscita da 4 a 20 mA) |
| Protezione contro l'ingresso | Protezione IP68 |
| Peso complessivo | Sonde ≈ 310 g di cavi ≈ 40 g per metro |
| Orario di accensione | 400 ms |
| Potenza massima | ≤ 0,02Us (W) Nota: Us = tensione di alimentazione. |
| Risoluzione | Uscita analogica 0,01%FS, uscita digitale 0,05%FS |
| Caratteristiche del carico | |
| Tipo corrente | Il carico ≤{(Us-7.5)÷0.02}Ω (Us=Volt di alimentazione) |
| Condizioni ambientali | |
| Temperatura ambiente | -40°85°C |
| Materiale complessivo | |
| Diaframma | Acciaio inossidabile 316L (in contatto con il mezzo da misurare) |
| Conchiglia esterna | Acciaio inossidabile 304 (in contatto con il mezzo di prova) |
| Scele | gomma nitrile (contatto con il mezzo da misurare) |
| Cavo | Cavo blindato φ5 in poliuretana (in contatto con il mezzo da misurare) |
| Stabilità meccanica | |
| Performance sismica | 10 g ((20... 2000 Hz) secondo la norma IEC60068-2-6 |
| Resistenza agli urti | 500 g/ms soddisfa la norma IEC60068-2-27 |
| Protezione elettrica | |
| Protezione da cortocircuito | perpetuo |
| Protezione contro la polarità inversa | Nessun danno, ma nessun lavoro. |
| Resistenza dell'isolamento | ≥ 100MΩ,500VDC |
| Resistenza dielettrica | 500VAC |
| Limiti di uscita | |
| Livello di uscita | |
| 4-20mA | 4 ~ 20 mA |
| RS485 | 0~2000 |
| Temperatura di uscita del liquido | |
| 4-20mA | 2.5~26mA |
| RS485 | 0~1500 |
