| Parametri di base |
|
| Medio di misura |
Liquido o gas (compatibile con il materiale di contatto) |
| Intervallo di misura |
-100kPa~0~60MPa (vedere la tabella di selezione della gamma per i dettagli) gamma < 10kPa (gas non conduttore, non corrosivo, non esplosivo e umidità ≤ 90%RH, senza condensazione) |
| Tipo di pressione |
Pressione di misura, pressione assoluta, pressione negativa |
| Compensazione della temperatura |
Standard (compensazione della temperatura -10-70°C) 0,25% FS, 0,5% FS
Opzionale (compensazione della temperatura -40-80°C) 0,1% FS, 0,25% FS (Nota)
Nota: L'intervallo di variazione è ≤ 10kPa e l'intervallo di compensazione di temperatura è -10~70°C |
| Classe di precisione |
00,1% FS,00,25% FS,00,5% FS |
| Frequenza di risposta |
5Hz, 30Hz, 100Hz |
| Prestazioni stabili |
± 0,1% FS/anno |
| Drift di temperatura |
±0,01%FS/°C (intervallo di compensazione della temperatura) ±0,05%FS/°C (esterno al range di compensazione della temperatura) |
| Peso complessivo |
≈ 450 g (compreso il cavo di 5 m) |
| Grado di protezione |
Nota IP67: il livello di protezione sopra indicato si riferisce alla connessione elettrica ottenuta dopo il completamento e dipende anche dalla spina di connessione elettrica. |
| Potenza di uscita |
|
| Segnale di uscita |
4 ~ 20mA, RS485,0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC,0.5~2.5VDC |
| Distanza di alimentazione |
936VDC, 1536VDC, 3 5VDC |
| Intervallo di potenza |
|
| Tipo corrente |
≤ 0,02Us (W) |
| Tipo di tensione |
≤ 0,008U (W), ≤ 0,001U (W) |
| Digitale |
≤ 0,015Us ((W) |
| Caratteristiche del carico |
|
| Tipo di tensione |
≥ 10kΩ |
| Tipo corrente |
Carico corrente ≤ {(Us-7.5) ÷0.02 ((Us=tensione di alimentazione) }Ω |
| Condizioni ambientali |
|
| Temperatura del supporto |
-40°85°C |
| Temperatura ambiente |
-40°85°C |
| Umidità ambientale |
0%~95%RH ((senza condensazione, senza condensazione) |
| Capacità di sovraccarico |
|
| Pressione di sovraccarico |
300% FS, 200% FS, 150% FS, 12 kPa, 50 kPa, 300 kPa, 480 kPa, 750 kPa, 800 kPa,1.2MPa,2MPa,3MPa,5MPa |
| Pressione di scoppio |
600% FS, 500% FS, 400% FS, 300% FS, 20 kPa, 200 kPa, 600 kPa, 900 kPa,1.25MPa, 2MPa, 3MPa, 5MPa, 9MPa,12.5MPa |
| Materiale complessivo |
|
| diaframma |
Acciaio inossidabile 316L (contatto con il mezzo da misurare) |
| Connessione di processo |
Acciaio inossidabile 304 (contatto con il mezzo da misurare) |
| contenitore |
Acciaio inossidabile 304 |
| Scele |
Fluoroelastomero di gomma nitrile (contatto) (grafico visibile di pressione e blasting (contatto con il mezzo da misurare) |

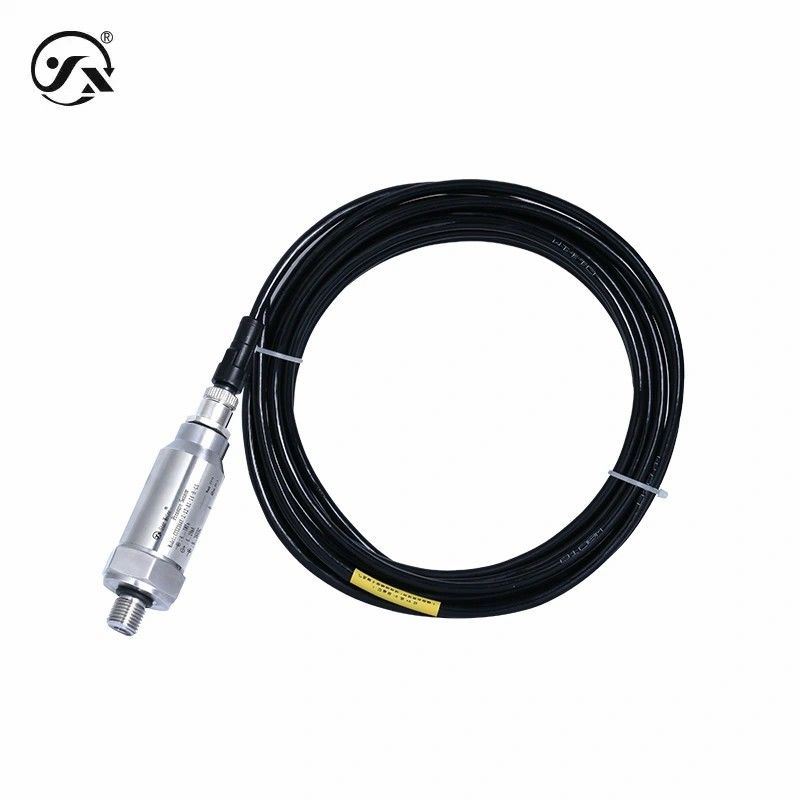

| Cavo |
Piombo diretto Intervallo di misura ≤ 1,6 MPa φ7,2 mm cavo poliuretano blindato dall'aria (protezione UV) Piombo diretto, piombo per l'aviazione Intervallo> 1.6 MPa o pressione assoluta (A) φ5 mm cavo protetto in poliuretano (protezione UV) |
| Stabilità meccanica |
|
| Performance sismica |
10g ((20... 2000Hz) è conforme alla norma IEC60068-2-6 |
| Resistenza agli urti: |
500 g/ms conforme alla norma IEC60068-2-27 |
| Protezione elettrica |
|
| Protezione da cortocircuito |
perpetuo |
| Protezione antipolarità |
Nessun danno, ma non funziona. |
| Resistenza dell'isolamento |
≥ 100MΩ500VDC |
| Resistenza dielettrica: |
500VAC |
| Limiti di uscita |
|
| L' output è minimo. |
4mA, 0, 0,001VDC, 0,05VDC (altri: 3,8mA) |
| Prodotto massimo |
20mA, 2000, 10VDC, 5VDC (altri: 26mA, 12VDC) |
