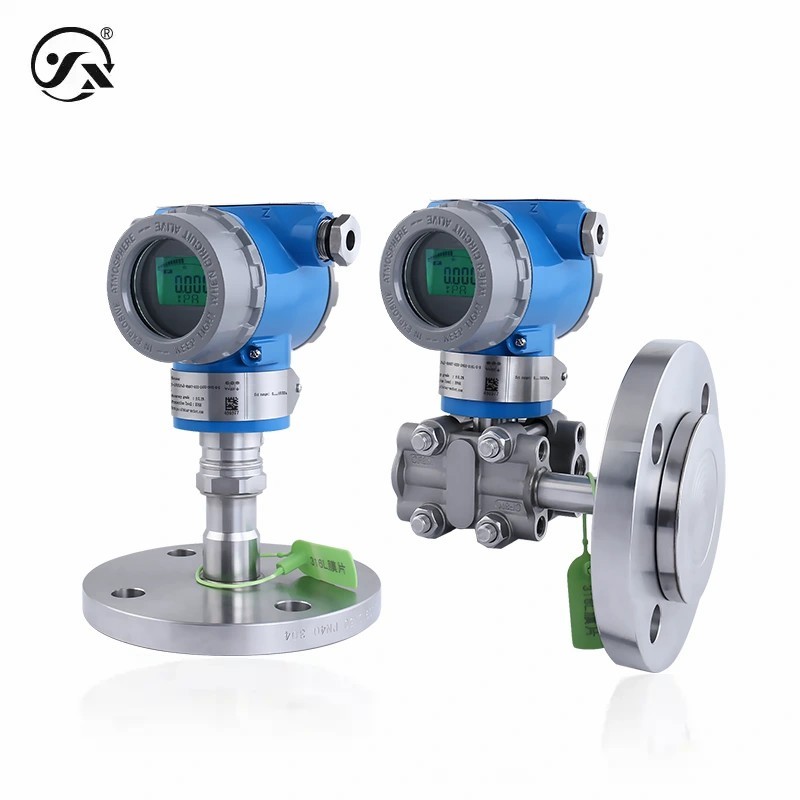

CYYZ3051DAY trasmettitore di pressione monocristallino in silicio a singola flangia utilizza la tecnologia dei sensori di risonanza in silicio monocristallino.La sua struttura a una sola flange consente l'isolamento meccanico e l'isolamento termico, e può far fronte a complessi supporti corrosivi, media ad alta temperatura e altri siti. Adatto per misurare la pressione di liquidi, gas o vapori.tipo intrinsecamente sicuro, polvere intrinsecamente sicura, tipo ignifuge e polvere ignifuge.

Parametri di base
Medio di misura	Liquido o gas (compatibile con materiali a contatto)
tipo di pressione	Pressione assoluta, pressione manometrica
Temperatura media	-40 ∼ 110°C
segnale di uscita	4-20mA protocollo HART
Distanza di alimentazione	1232VDC, 1524VDC (solo intrinsecamente sicuri e a prova di esplosione)
Potenza massima	≤ 0,02Us (W)
tempo di connessione	20 ms
Prestazioni stabili	± 0,05%URL/anno
Livello a prova di esplosione	Tipo a prova di esplosione Ex d II C T6 Gb Tipo di polveri a prova di esplosione Ex tb IIIC T80°C Db Tipo intrinsecamente sicuro Ex ia IIC T6 Ga polveri intrinsecamente sicure tipo Ex ia IIIC T200 80°C Da Nota: la sicurezza intrinseca deve essere superata da una barriera di sicurezza o da una fonte di alimentazione intrinsecamente sicura alimentata da
Livello di protezione	Protezione IP66 Nota: il livello di protezione di cui sopra si riferisce al livello raggiunto dopo il completamento della connessione elettrica.
frequenza di risposta	La costante di tempo è regolabile, in incrementi di 0,1 secondi, da 32 secondi.
Caratteristiche del carico
Tipo di corrente HART	Il carico ≤{(Us-12)÷0.02}Ω (Us=tensione di alimentazione)
condizioni ambientali
Nessun display a cristalli liquidi LCD	-40°85°C
Con display LCD a temperatura ambiente	-20°70°C
umidità ambientale	0%~95%RH (senza condensazione, senza condensazione)
materiale complessivo
Diaframma	316L acciaio inossidabile/Hastelloy C/tantallo (contatto con il mezzo di misura)
Flanco	Acciaio inossidabile 304/316L
Blocco di pinza	Acciaio inossidabile 304 (solo tipo montato lateralmente)
Fluido di riempimento	Olio di silicone, olio di silicone ad alta temperatura, olio minerale, olio al fluoro
bullone	Acciaio inossidabile 304 (solo tipo montato lateralmente)
caso	di alluminio fuso a stampa
finestra di visualizzazione	≈6 mm di vetro a prova di esplosione
stabilità meccanica
Performance anti-vibrazione	10g ((20...2000Hz) è conforme alla norma IEC60068-2-6
Resistenza agli urti	500 g/ms conforme alla norma IEC60068-2-27
protezione elettrica
Protezione da cortocircuito	permanente
Protezione contro la polarità inversa	Nessun danno, ma non funziona.
Resistenza dell'isolamento	≥ 100MΩ 500VDC
Resistenza dielettrica	500VAC
Limiti di uscita
Prodotto minimo	30,8 mA
Prodotto massimo	22mA

manuale
Informazioni sul prodotto ◄ (CN)	Documento PDF
Informazioni sul prodotto ∆Inglese (EN)	Documento PDF
Selezione dei prodotti ◄Cina (NC)	Documento PDF
Selezione del prodotto ◄Inglese (EN)	Documento PDF
Istruzioni d'installazione (CN)	Documento PDF
Istruzioni d'installazione ◄Inglese (EN)	Documento PDF
Istruzioni per il funzionamento del pulsante (CN)	Documento PDF
Istruzioni per il funzionamento del pulsante	Documento PDF

Prodotto Tag:

Luogo di origine:	Cina
Marca:	Star merter
Numero di modello:	CYYZ3051Giorno

Quantità di ordine minimo:	1pc
Prezzo:	negotiable
Termini di pagamento:	T/T
Capacità di alimentazione:	30000 pezzi/mese

Distanza:	0~10kPa~3MPa	Prodotto:	4 ~ 20mA HART
Fornitore di alimentazione:	12~32VDC, 15~24VDC	Accuratezza:	±0,2% di SPAN, ±0,5% di SPAN
nome:	Sensore del trasmettitore di pressione

	Star Sensor Manufacturing Co., Ltd
	Indirizzo: edificio 20, Tianshan International, zona di sviluppo economico di Yanjiao, città di Sanhe, città di Langfang, provincia di Hebei
	852-9501-9383
	star_meter@yahoo.com

CYYZ3051DAY Trasmettitore di pressione monocristallino al silicio a flangia singola Range 0~10kPa~3MPa Precisione ±0,2% SPAN, ±0,5% SPAN
