| Luogo di origine: | Cina |
|---|---|
| Marca: | Star merter |
| Numero di modello: | CWDZ71Y |
| Campo di misura: | -50~200°C, -200~100°C | Tipo di uscita: | 4 ~ 20mA, RS485, PT100, 0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC |
|---|---|---|---|
| Tensione di alimentazione: | 9~36VDC, 12~36VDC | Livello di accuratezza: | 0.25%FS, 0.5%FS |
| Evidenziare: | Trasmettitore di temperatura a divisione,Trasmettitore di temperatura anticorrosione |
||

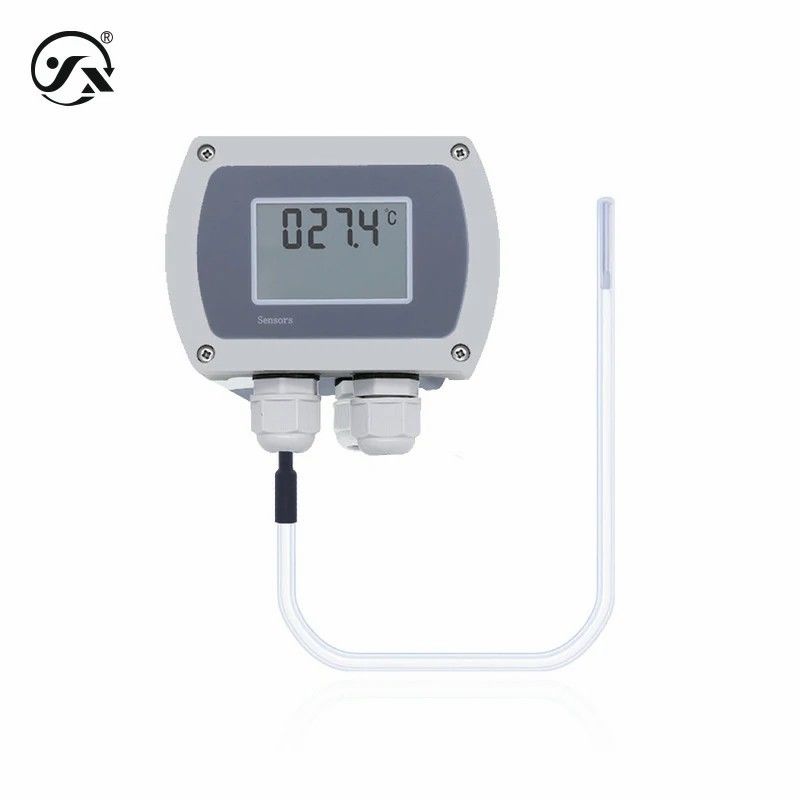

Il trasmettitore di temperatura anti-corrosione CWDZ71Y è ben progettato e adatto per misurare la temperatura di liquidi e gas corrosivi, con e senza display.
| Parametri di base | |
| Medio di misura | Liquido o gas (compatibile con materiali a contatto) |
| Intervallo di misura | -50°200°C, -200°100°C |
| Segnale di uscita | 4×20mA, RS485, Pt100, 0×10VDC, 0×5VDC, 1×5VDC |
| Elemento di misura | 1*Pt100 ((1/3B grado) |
| Tempo di risposta | 18s (conforme alla norma IEC60751, velocità del vento 0,4 m/s, passo a 10°C) |
| prestazioni di classe stabile= ¢info ¢ | ± 0,1% FS/anno |
| Tempo di connessione | 400 ms |
| Livello di protezione | Il livello di protezione IP68 si riferisce al livello raggiunto dopo il completamento delle connessioni elettriche. |
| Peso complessivo | Con display ≈ 150g Senza display ≈ 130g |
| Livello di precisione | 00,25% FS, 0,5% FS |
| Risoluzione | Uscita analogica 0,02%FS, uscita digitale 0,1°C |
| Caratteristiche del carico | |
| Tipo di tensione | ≥ 10kΩ |
| Tipo corrente | Il carico ≤{(Us-7.5)÷0.02}Ω (Us=tensione di alimentazione) |
| Condizioni ambientali | |
| Temperatura ambiente | -40°85°C |
| Umidità ambientale | 0%~95%RH (senza condensazione e senza condensazione) |
| Protezione elettrica | |
| Protezione da cortocircuito | permanente |
| Protezione contro la polarità inversa | Nessun danno, ma non funziona. |
| Resistenza dell'isolamento | ≥ 100MΩ,500VDC |
| Resistenza dielettrica | 500VAC |
| Limitazione di uscita | |
| 4-20mA | 4mA ~ 20mA |
| RS485 | 0~1500 |
| 0 ̊10VDC | 0.001VDC~10VDC |
| 0 ′5VDC | 0.001VDC~5VDC |
| 1 ′5VDC | 0.001VDC~5VDC |
| Materiale complessivo | |
| conchiglia | ABS, materie plastiche di ingegneria |
| Testa di blocco del cavo | Nylon (diametro del filo di blocco 4-6 mm) |
| spettacolo | Display LCD senza retroilluminazione |
| Materiale della sonda | Acciaio inossidabile 304 |
| Scele | gomma nitrile |
| Cavi | Cavo di compensazione blindato in PTFE (φ3,2 mm) |
| Tubo di protezione anticorrosione | FEP polifluorato di etileno-propilene resistenza alla temperatura -200 ∼200°C (in contatto con il mezzo di misura) |
| Stabilità meccanica | |
| Resistenza alle vibrazioni | 10 g (20...2000 Hz) in conformità alla norma IEC60068-2-6. |
| Resistenza agli urti | 500 g/ms, in conformità alla norma IEC60068-2-27 |
