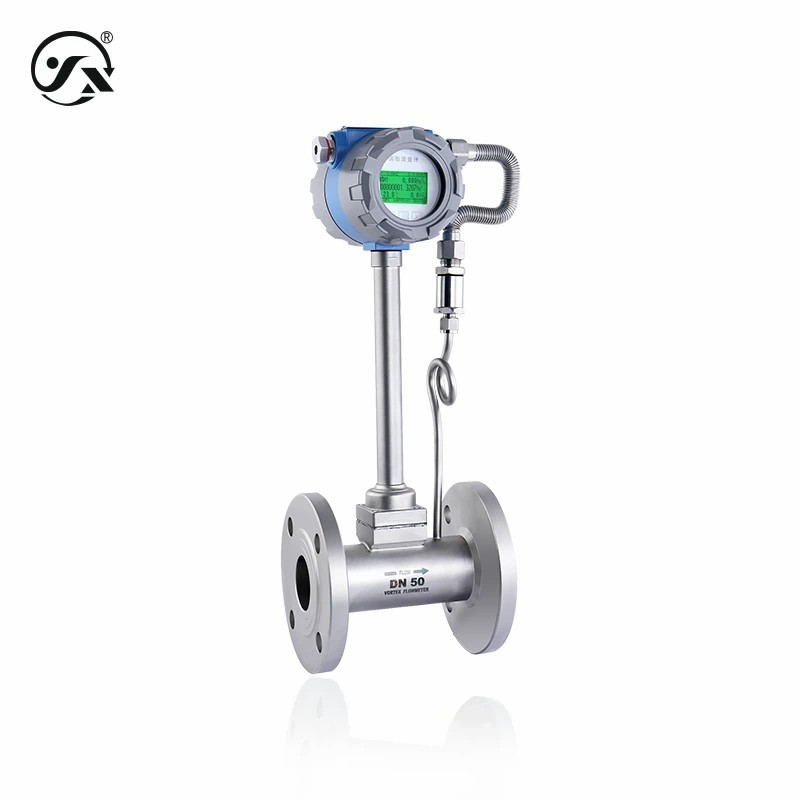

Name: LWJ11Y Misuratore di flusso di vortice per tubazioni nell'industria chimica petrolifera
Brand: Star Sensor Manufacturing Co., Ltd
SKU: LWJ11Y
Price: 73.00 USD
Availability: InStock

LWJ11Y Pipeline Vortex Flowmeter è un misuratore di flusso di velocità.,flusso di massa e portata standard di gas, vapore, liquido e liquido ad alta temperatura.

Parametri di base
Medio di misura	Liquidi, gas, vapore, ecc. (compatibili con materiali a contatto)
Intervallo di misura	0.3·8000 m3/h
Livello di precisione	Livello uno.0Livello 1.5
Temperatura media	-40°C 250°C/-40°C 350°C
Connessione	L'indicatore di resistenza deve essere conforme alle prescrizioni di cui all'allegato I, paragrafo 2, del regolamento (CE) n. 715/2009 del Parlamento europeo e del Consiglio. Il sistema di accoppiamento della pinza DN15DN200 (norma di attuazione GB/T9124.1-2019)
Resistere al livello di tensione	PN40 resistenza alla pressione 4.0MPa (DN15 DN50, può essere personalizzato ≤ PN100) PN16 resistenza alla pressione 1,6 MPa (DN65 DN300, può essere personalizzato ≤ PN100) Connessione della pinza PN40, resistenza alla pressione 4.0MPa (DN15DN50) PN16 resistenza alla pressione 1,6 MPa (DN65 DN200) può essere personalizzato ≤PN400 (DN15 DN40) ≤PN250 (DN50 DN80) ≤PN160 (DN100 DN150) ≤PN100 (DN200)
Tipo a prova di esplosione	Tipo a prova di fiamma Ex d IIC T6 Gb
Livello di protezione	Protezione IP66 Nota/Il livello di protezione di cui sopra si riferisce al livello raggiunto dopo il completamento della connessione elettrica.
Mostrare l' intestazione	LCD (con retroilluminazione)
corrente di uscita
Carico massimo	500Ω ((24VDC alimentazione)
Potenza massima	Sistema a due fili 0,5 W Sistema a tre fili 1,5 W
Frequenza di risposta	1 Hz
Impulso di uscita
Amplitudine di alto livello	> 22VDC
Amplitudine di basso livello	< 0,8VDC
Larghezza dell'impulso	16 ms (onda quadrata)
Corrente di azionamento	≤ 10 mA
Isolamento elettrico	Isolamento ottico, tensione di isolamento> 1000VDC
Uscita RS485	Questo protocollo è conforme al protocollo di comunicazione Modbus e adotta la modalità RTU nel protocollo Modbus.
Condizioni ambientali
Temperatura ambiente	-20°60°C
Umidità ambientale	5%~90%RH (senza condensazione o condensazione di rugiada)
Protezione elettrica
Resistenza dell'isolamento	≥ 100MΩ 500VDC
Resistenza dielettrica	500VAC
Materiale complessivo
Alloggiamento del sensore	Acciaio inossidabile 304/316 (in contatto con il mezzo misurato)
Generatore di vortici	Acciaio inossidabile 304/316 (in contatto con il mezzo misurato)
Sonde di rilevamento	Acciaio inossidabile 304/316 (in contatto con il mezzo misurato)
Sottili di sonda	Grafite (in contatto con il mezzo misurato)
Flanco	Acciaio inossidabile 304/316 (in contatto con il mezzo misurato)
Flancia della pinza	Acciaio inossidabile 304/316 (in contatto con il mezzo misurato)
Collegamento del segnale	Acciaio inossidabile
Alloggiamento del convertitore	Alumini stampati
Fabbricazione a partire da prodotti della voce 8528	gomma nitrile
Finestra di visualizzazione	≈6 mm di vetro a prova di esplosione

manuale
Informazioni sul prodotto ◄ (CN)	Documento PDF
Informazioni sul prodotto ∆Inglese (EN)	Documento PDF
Selezione dei prodotti ◄Cina (NC)	Documento PDF
Selezione del prodotto ◄Inglese (EN)	Documento PDF
Istruzioni d'installazione (CN)	Documento PDF
Istruzioni d'installazione ◄Inglese (EN)	Documento PDF
Descrizione del protocollo (CN)	Documento PDF
Descrizione del protocollo	Documento PDF

Prodotto Tag:

Luogo di origine:	Cina
Marca:	Star merter
Numero di modello:	LWJ11Y
