Casa Prodottitrasmettitore livellato liquidoLWL11Y Fluid Turbine Flow Meter Tecnologia avanzata

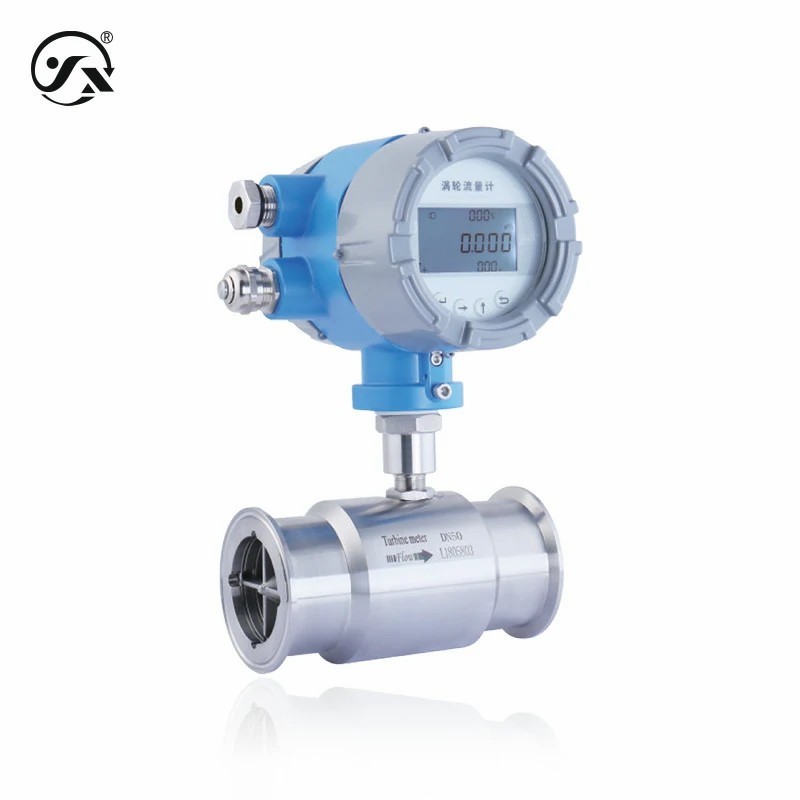

LWL11Y Fluid Turbine Flow Meter Tecnologia avanzata

LWL11Y Liquid Turbine Flow Meter Advanced Technology
LWL11Y Liquid Turbine Flow Meter Advanced Technology
Informazioni di base
Luogo di origine: Cina
Marca: Star merter
Numero di modello: LWL11Y
Contattaci
Campo di misura: 00,04~1200 m3/h Prodotto: RS485, 4~20mA, 4~20mA HART, impulso, NPN
Fornitore di energia: 24VDC, 24VDC con batteria al litio 3.6VDC, batteria al litio 3.6VDC Accuratezza: 0Livello 0,5, livello 1,0.
Evidenziare:

Misuratore di flusso delle turbine liquide

,

Misuratore di flusso avanzato per turbine liquide

,

Flussometro della turbina

LWL11Y fluid turbine flowmeter è una nuova generazione di flussometro a turbina che assorbe la tecnologia avanzata dei flussometri in patria e all'estero ed è ottimizzato e progettato, con struttura semplice,peso leggero, alta precisione, buona ripetibilità, sensibilità, facilità di installazione, manutenzione e utilizzo.Esistono vari metodi di connessione come il collegamento a flange, connessione a filo, connessione a pinza, connessione a mandrino, ecc. Ci sono anche funzioni a batteria, a prova di esplosione e altre tra cui scegliere.



Parametri di base
Medio di misura Liquidi privi di impurità e di bassa viscosità (compatibili con materiali a contatto)
Intervallo di misura 0.04 ¥1200 m3/h
Connessione L'indicatore di resistenza deve essere conforme alle prescrizioni di cui all'allegato I, paragrafo 2, del regolamento (CE) n. 715/2009 del Parlamento europeo e del Consiglio.
Connessione interna a filo DN15DN50 (norma di attuazione GB/T7307-2001)
Connessione esterna a filo DN4DN80 (norma di attuazione GB/T7307-2001)
Il sistema di accensione deve essere conforme alle prescrizioni del punto 6.2.3.
Connessione della pinza DN4DN100
Resistere al livello di tensione PN40 resistenza alla pressione 4.0MPa (DN15 DN50, può essere personalizzato ≤ PN100)
PN16 resistenza alla pressione 1,6 MPa (DN65 DN300, può essere personalizzato ≤ PN100)
PN63 resistenza alla pressione 6.3MPa (DN4 DN80, può essere personalizzato un livello di resistenza alla pressione superiore)
Connessione interna a filo PN63 resistenza alla pressione 6,3MPa (DN15 DN50, può essere personalizzato un livello di resistenza alla pressione superiore)
Connessione della pinza PN10 resistenza alla pressione 1,0 MPa (DN4 DN100)
connessione PN40 resistenza alla pressione 4.0MPa (DN15 DN50)
PN16 resistenza alla pressione 1,6 MPa (DN65 DN200)
può essere personalizzato
≤PN400 (DN15 DN40)
≤PN250 (DN50 DN80)
≤PN160 (DN100 DN150)
≤PN100 (DN200)
Livello di precisione 0Livello 0,5, livello 1,0.
Temperatura media -30°C/80°C (tipo generale)
-30°C-120°C (tipo ad alta temperatura)
-30°C-150°C (tipo ad alta temperatura)
Tipo a prova di esplosione Tipo a prova di fiamma Ex d IIC T6 Gb
Livello di protezione Protezione IP66
Nota/Il livello di protezione di cui sopra si riferisce al livello raggiunto dopo il completamento della connessione elettrica.
Mostrare l' intestazione LCD (con retroilluminazione)
corrente di uscita
Carico massimo 500Ω ((24V di alimentazione)
Potenza massima Sistema a due fili 0,48 W
Sistema a tre fili 0,52 W
Frequenza di risposta 1 Hz
Impulso di uscita
Amplitudine di alto livello > 22VDC
Amplitudine di basso livello < 0,8VDC
Larghezza dell'impulso 1 ¢ 2000ms (onda quadrata)
Isolamento elettrico Isolamento ottico, tensione di isolamento> 1000VDC
Uscita RS485 Questo protocollo è conforme al protocollo di comunicazione Modbus e adotta la modalità RTU nel protocollo Modbus.
Condizioni ambientali
Temperatura ambiente -20°60°C
Umidità ambientale 5%~90%RH (senza condensazione o condensazione di rugiada)
Protezione elettrica
Resistenza dell'isolamento ≥ 100MΩ 500VDC
Resistenza dielettrica 500VAC
Materiale complessivo
Alloggiamento del sensore Acciaio inossidabile 304/316 (in contatto con il mezzo misurato)
motore di rotazione 2Cr13/acciaio duplex (in contatto con il mezzo misurato)
Guidi anteriori e posteriori Acciaio inossidabile 304/316 (in contatto con il mezzo misurato)
Flanco Acciaio inossidabile 304/316 (in contatto con il mezzo misurato)
Flancia della pinza Acciaio inossidabile 304/316 (in contatto con il mezzo misurato)
Clamp/Chuck Acciaio inossidabile 304/316 (in contatto con il mezzo misurato)
Collegamento del segnale Acciaio inossidabile 304
Alloggiamento del convertitore Alumini stampati
Fabbricazione a partire da prodotti della voce 8528 gomma nitrile
Finestra di visualizzazione ≈6 mm di vetro a prova di esplosione
manuale
Informazioni sul prodotto ◄ (CN) Documento PDF
Informazioni sul prodotto ∆Inglese (EN) Documento PDF
Selezione dei prodotti ◄Cina (NC) Documento PDF
Selezione del prodotto ◄Inglese (EN) Documento PDF
Istruzioni d'installazione (CN) Documento PDF
Istruzioni d'installazione ◄Inglese (EN) Documento PDF
Descrizione del protocollo RS485 (RTU) Documento PDF
Descrizione del protocollo RS485 (RTU) Documento PDF
Instruzioni operative chiave ◄ cinese (CN) Documento PDF
Instruzioni operative chiave ◄Inglese (EN) Documento PDF
