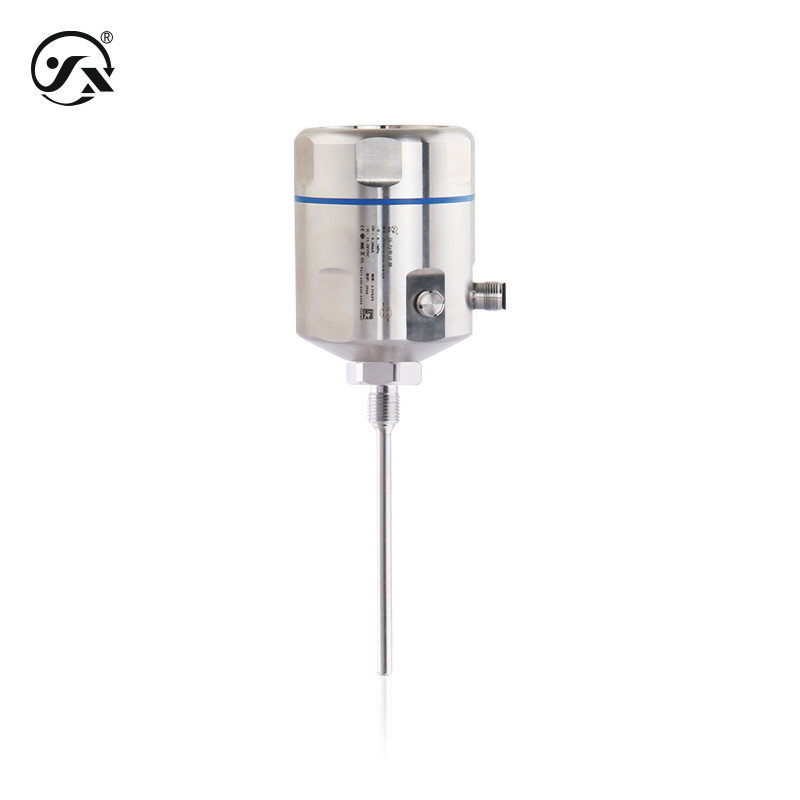

CWDZ11DY Trasmettitore di temperatura universale 4 ∼ 20 mA HART

CWDZ11DY Universal Temperature Transmitter 4～20mA HART
CWDZ11DY Universal Temperature Transmitter 4～20mA HART
Informazioni di base
Luogo di origine: CINESE
Marca: star meter
Numero di modello: CWDZ11DY
Contattaci
Distanza: -50°C-300°C (per maggiori dettagli, vedere la tabella di selezione dei parametri dell'intervallo) Prodotto: 4×20mA, 4×20mA HART, RS485
Fornitore di energia: 9 ′32VDC, 13 ′32VDC, 15 ′32VDC, 15 ′24VDC Accuratezza: 0.25%FS, 0.5%FS
Evidenziare:

Trasmettitore di temperatura universale

,

Trasmettitore di temperatura 4 20 mA HART

CWDZ11DY trasmettitore di temperatura per uso generale è stato progettato con cura, molto adatto per l'industria generale,una varietà di interfacce e la combinazione di barre di sonda per ottenere una diversa combinazione di effetti. Con funzionalità a prova di esplosione intrinsecamente sicura, polvere intrinsecamente sicura e opzioni di comunicazione protocollo HART.



Medio di misura Liquido o gas, ecc. (compatibile con il materiale di contatto)
Intervallo di misura -50°C-300°C (per maggiori dettagli, vedere la tabella di selezione dei parametri di gamma)
Elemento di misura 1*Pt100 (1/3B)
Tempo di risposta tubo di protezione φ6mm≈18s, involucro φ10mm≈36s (secondo la norma IEC60751, flusso d'acqua 0,4m/s, passo a 10°C)
Prestazioni stabili ± 0,1% FS/anno
Tipo a prova di esplosione Tipo intrinsecamente sicuro Ex ia IIC T6 Ga (solo corrente di uscita)
Polveri intrinsecamente sicure tipo Ex ia IIIC T85°CDa (solo corrente di uscita)
Nota: il dispositivo intrinsecamente sicuro deve essere alimentato da una barriera di sicurezza o da un alimentatore intrinsecamente sicuro.
Tempo di connessione 400 ms
Livello di protezione Nota IP66: il livello di protezione di cui sopra si riferisce al livello raggiunto dopo il completamento della connessione elettrica.
Livello di precisione 0.25%FS, 0.5%FS Precisione del metro 0.05%FS (LCD con retroilluminazione)
Risoluzione Uscita analogica 0,02%FS, uscita digitale 0,1°C
Potenza massima ≤ 0,02Us (W)
Fornitura di alimentazione di uscita
4 ̊20 mA L'indicatore di potenza deve essere in grado di rilevare la potenza di un dispositivo di comando.
RS485 9°32VDC
4 ¢ 20 mAHART 13 ~ 32VDC, 15 ~ 24VDC (intrinsecamente sicuro)
Caratteristiche del carico
Tipo corrente Nessun carico di visualizzazione ≤ {(Us-7.5) ÷ 0.02} Ω
Carico di visualizzazione ≤ {(Us-12) ÷ 0,02} Ω (Us = tensione di alimentazione)
Tipo di corrente HART Il carico ≤{(Us-12)÷0.02}Ω (Us=tensione di alimentazione)
Condizioni ambientali
Temperatura ambiente -40°85°C
Umidità ambientale 0%~95%RH (senza condensazione, senza condensazione)
Materiale complessivo
Tubo di protezione Acciaio inossidabile 304 (in contatto con il mezzo misurato)
Connessione di processo Acciaio inossidabile 304 (in contatto con il mezzo misurato)
conchiglia Alumini stampati
Finestra di visualizzazione ≈6 mm di vetro a prova di esplosione
Stabilità meccanica
Resistenza alle vibrazioni 10 g (20...2000 Hz) in conformità alla norma IEC60068-2-6.
Resistenza agli urti 500 g/ms Conforme alla norma IEC60068-2-27
Protezione elettrica
Protezione da cortocircuito permanente
Protezione contro la polarità inversa Nessun danno, ma non funziona.
Resistenza dell'isolamento ≥ 100MΩ 500VDC
Resistenza dielettrica 500VAC
Limitazione di uscita
4 ̊20 mA 2.5mA~26mA
RS485 0~3500/7000
4-20mAHART 3.8mA~22mA



manuale
Informazioni sul prodotto ◄ (CN) Documento PDF
Informazioni sul prodotto ∆Inglese (EN) Documento PDF
Selezione dei prodotti ◄Cina (NC) Documento PDF
Selezione del prodotto ◄Inglese (EN) Documento PDF
Istruzioni d'installazione (CN) Documento PDF
Istruzioni d'installazione ◄Inglese (EN) Documento PDF
Descrizione del protocollo (CN) Documento PDF
Descrizione del protocollo Documento PDF
Instruzioni operative chiave ◄ cinese (CN) Documento PDF
Instruzioni operative chiave ◄Inglese (EN) Documento PDF
Istruzioni di funzionamento del pulsante HART (CN) Documento PDF
Instruzioni di funzionamento del pulsante HART ◄Inglese (EN) Documento PDF
