Casa ProdottiSensore del trasmettitore di pressioneCYYZ561EY Condensatore ceramico Sanitario 4 20ma Trasmettitore di pressione Alta temperatura

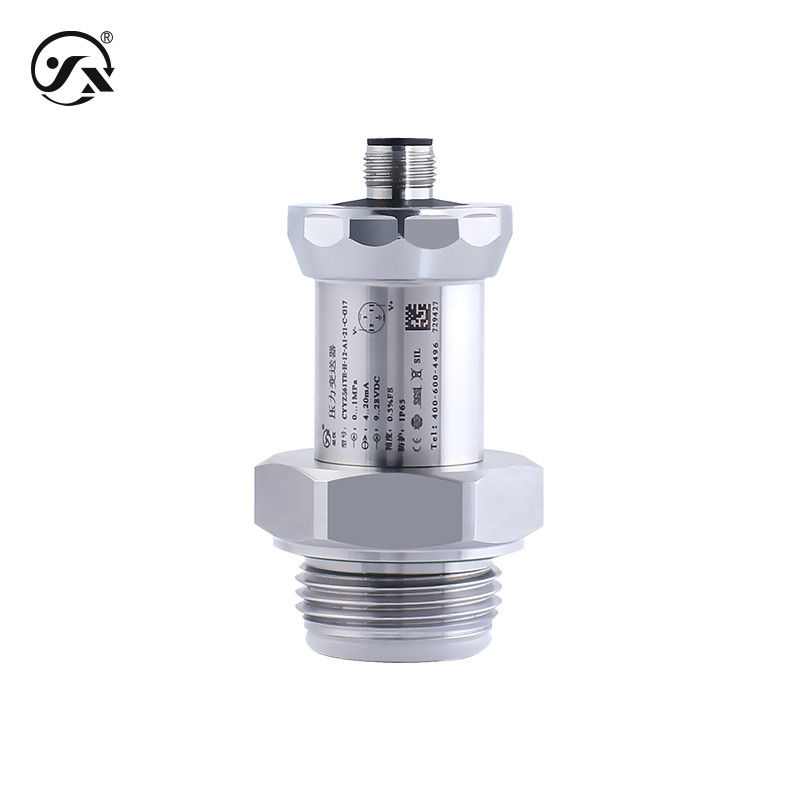

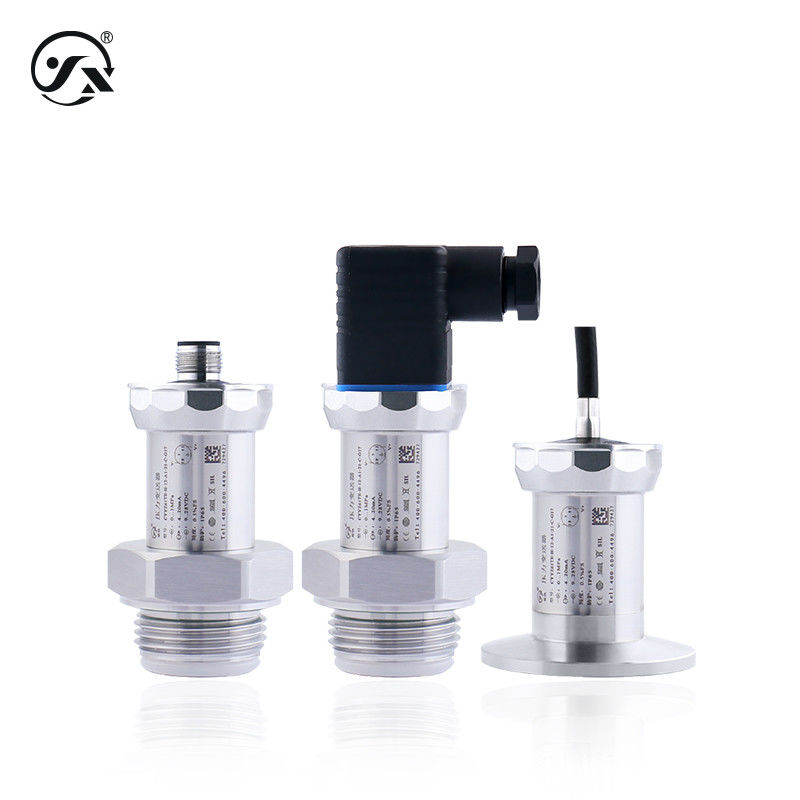

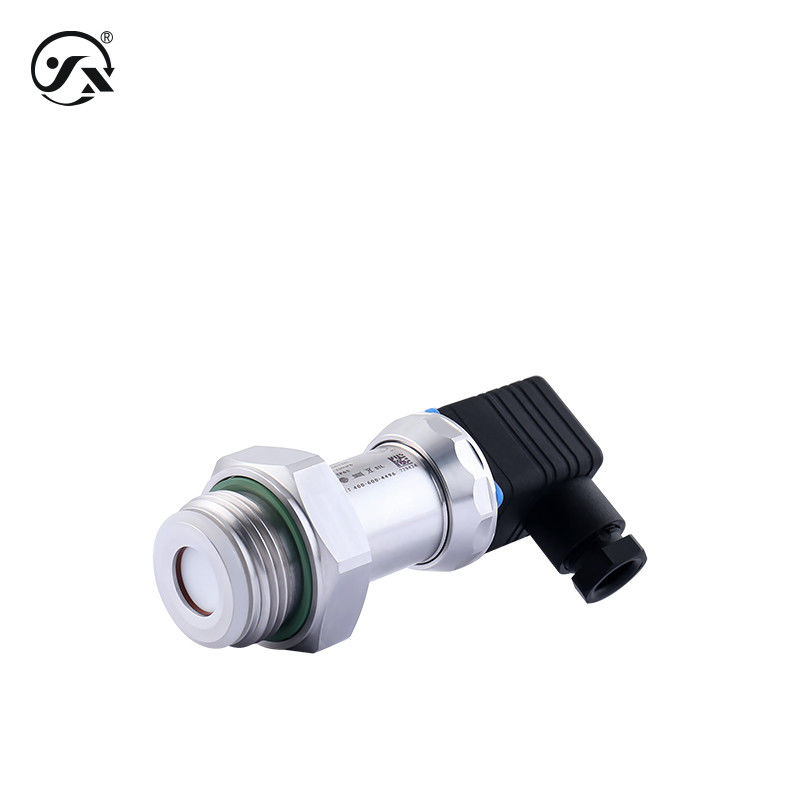

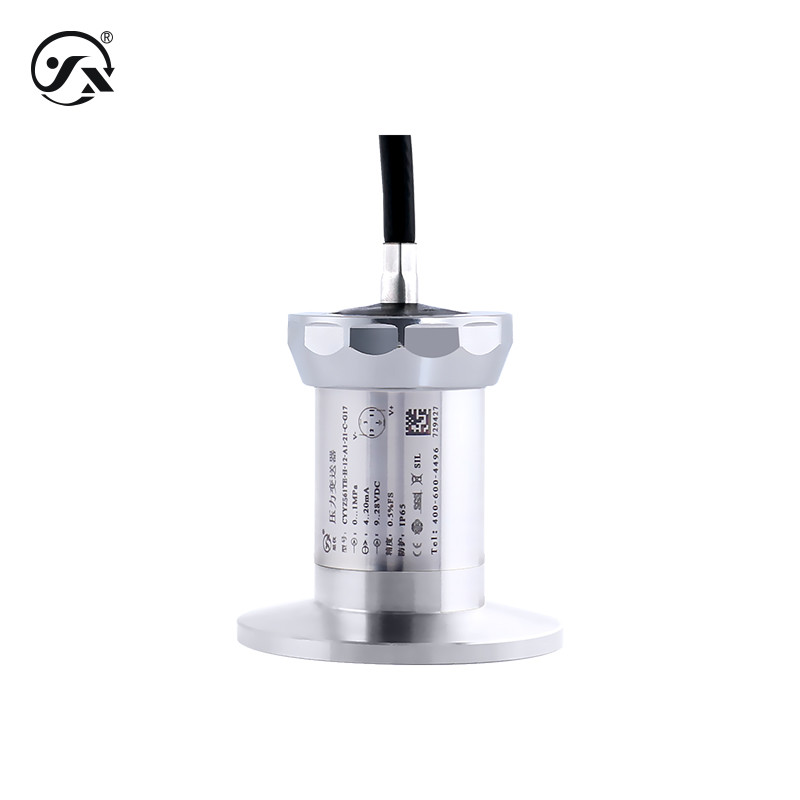

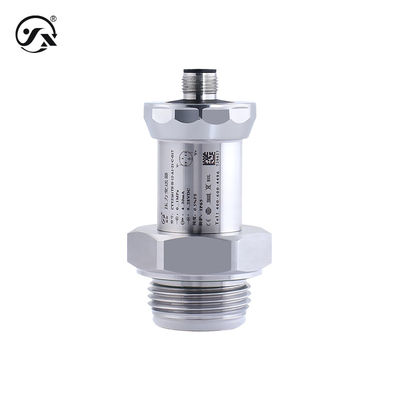

CYYZ561EY Condensatore ceramico Sanitario 4 20ma Trasmettitore di pressione Alta temperatura

CYYZ561EY Ceramic Capacitor Sanitary 4 20ma Pressure Transmitter High Temperature
CYYZ561EY Ceramic Capacitor Sanitary 4 20ma Pressure Transmitter High Temperature CYYZ561EY Ceramic Capacitor Sanitary 4 20ma Pressure Transmitter High Temperature CYYZ561EY Ceramic Capacitor Sanitary 4 20ma Pressure Transmitter High Temperature CYYZ561EY Ceramic Capacitor Sanitary 4 20ma Pressure Transmitter High Temperature
Informazioni di base
Luogo di origine: CINESE
Marca: star meter
Numero di modello: CYYZ561EY
Contattaci
Distanza: -0,1 ‰ 0 ‰ 2 MPa (vedi la tabella di selezione della gamma per i dettagli) Prodotto: 4 ′20mA, RS485, 0 ′10VDC, 0 ′5VDC, 1 ′5VDC
Fornitore di energia: 9°28VDC, 15°28VDC, 15°24VDC Accuratezza: 00,1% FS, 0,25% FS
Evidenziare:

Sensore di pressione ad alta temperatura del condensatore ceramico

,

Sensore di pressione ad alta temperatura sanitario

,

4 20 ma trasmettitore di pressione

CYYZ561EY trasmettitore di pressione igienico a condensatore in ceramica è adatto a siti di applicazione con requisiti igienici.e la parte di collegamento liquido è realizzata in materiale ceramico, che lo rende dotato di anti-colpito, resistente alla corrosione, alta precisione, alta stabilità, resistenza ad alta pressione, resistenza al vuoto, ecc.fluido o mezzo con particelle. Può misurare gas, liquido, fluido o mezzo con particelle. La funzione a prova di esplosione è opzionale.



Medio di misura Gas, liquido o fluido (compatibile con materiali a contatto)
Intervallo di pressione -0,1 ‰ 0 ‰ 2 MPa (vedi la tabella di selezione della gamma per i dettagli)
Modalità di pressione Pressione di misura, pressione assoluta, pressione negativa
Temperatura media -40°85°C
Tempo di connessione 20 ms
Prestazioni stabili ± 0,1% FS/anno
Drift di temperatura ±0,01%FS/°C (all'interno dell'intervallo di compensazione della temperatura) ±0,05%FS/°C (all'esterno dell'intervallo di compensazione della temperatura)
Compensazione della temperatura -20°80°C
Tipo a prova di esplosione Sicurezza intrinseca Ex ia IIC T6 Ga (solo potenza di uscita 20 mA)
Livello di protezione Protezione IP65
Nota: il livello di protezione di cui sopra si riferisce al livello raggiunto dopo il completamento della connessione elettrica.
Livello di precisione 00,1% FS, 0,25% FS
Frequenza di risposta Sottovoce di segnale analogo ≤ 30 Hz Sottovoce di segnale digitale ≤ 5 Hz
Risoluzione Uscita analogica 0,01%FS, uscita digitale 0,05%FS
Peso complessivo ≈ 320 g
Fornitura di alimentazione di uscita
4 ̊20 mA 9°28VDC, 15°24VDC (intrinsecamente sicuro)
RS485 9°28VDC
0 ̊10VDC 15 ~ 28VDC
0 ′5VDC 9°28VDC
1 ′5VDC 9°28VDC
Potenza massima
4 ̊20 mA ≤ 0,02Us (W)
RS485 ≤ 0,015Us ((W)
0 ̊10VDC ≤ 0,008Us ((W)
0 ′5VDC ≤ 0,008Us ((W)
1 ′5VDC ≤ 0,008Us ((W)
Caratteristiche del carico
Tipo di tensione ≥ 10kΩ
Tipo corrente Carico ≤{(Us-7.5) ÷0.02}Ω
Condizioni ambientali
Temperatura ambiente -40°85°C
Umidità ambientale 0%~95%RH (senza condensazione, senza condensazione)
Sovrappressione ed esplosione
Pressione di sovraccarico 0.27MPa, 0.33MPa, 0.53MPa, 0.67MPa, 1.2MPa, 1.67MPa, 2.67MPa, 4MPa, 2.67MPa
Pressione di scoppio 0.4MPa, 0.5MPa, 0.8MPa, 1MPa, 1.8MPa, 2.5MPa, 4MPa, 6MPa, 4MPa
Materiale complessivo
Diaframma Al2O3 ceramica (in contatto con il mezzo misurato)
Connessione di processo Acciaio inossidabile 316L (in contatto con il mezzo misurato)
conchiglia Acciaio inossidabile 304
Sigilla del nucleo Cfr. la tabella di pressione e di scoppio (contatto con il mezzo misurato)
O-Ring gomma di silicone (in contatto con il mezzo misurato)
Circolo ED Fabbricazione a partire da materie plastiche
connettore Hirschmann ABS, materie plastiche di ingegneria
Stabilità meccanica
Resistenza alle vibrazioni 10 g (20...2000 Hz) in conformità alla norma IEC60068-2-6.
Resistenza agli urti 500 g/ms Conforme alla norma IEC60068-2-27
Protezione elettrica
Protezione da cortocircuito permanente
Protezione contro la polarità inversa Nessun danno, ma non funziona.
Resistenza dell'isolamento ≥ 100MΩ 500VDC
Resistenza dielettrica 500VAC
Limitazione di uscita
4 ̊20 mA 4mA ~ 20mA
RS485 0~2000
0 ̊10VDC 0.001VDC~10VDC
0 ′5VDC 0.001VDC~5VDC
1 ′5VDC 0.001VDC~5VDC



manuale
Informazioni sul prodotto ◄ (CN) Documento PDF
Informazioni sul prodotto ∆Inglese (EN) Documento PDF
Selezione dei prodotti ◄Cina (NC) Documento PDF
Selezione del prodotto ◄Inglese (EN) Documento PDF
Istruzioni d'installazione (CN) Documento PDF
Istruzioni d'installazione ◄Inglese (EN) Documento PDF
Descrizione del protocollo (CN) Documento PDF
Descrizione del protocollo Documento PDF
