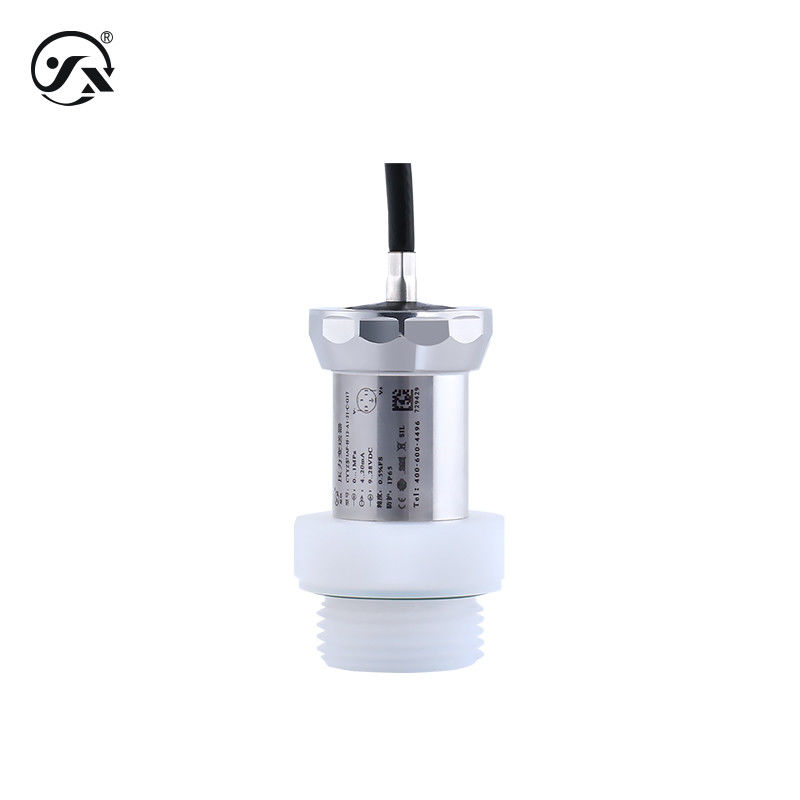

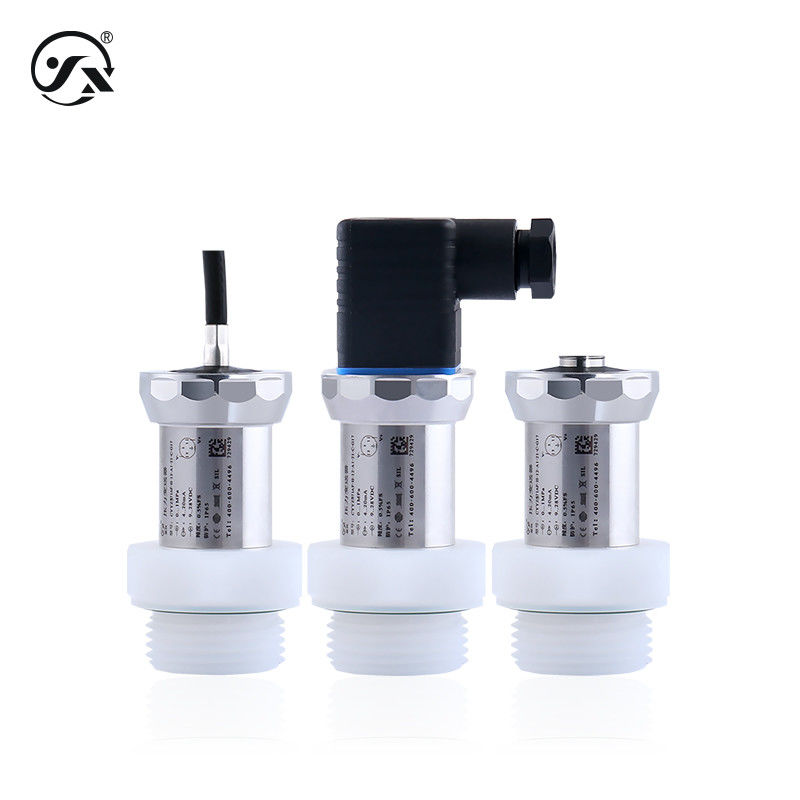

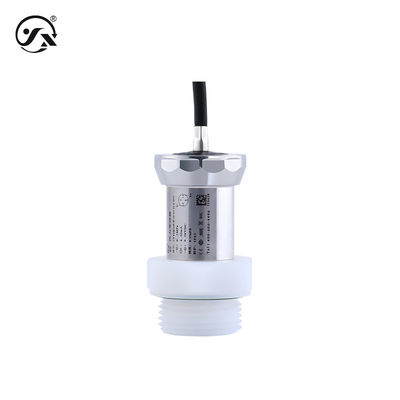

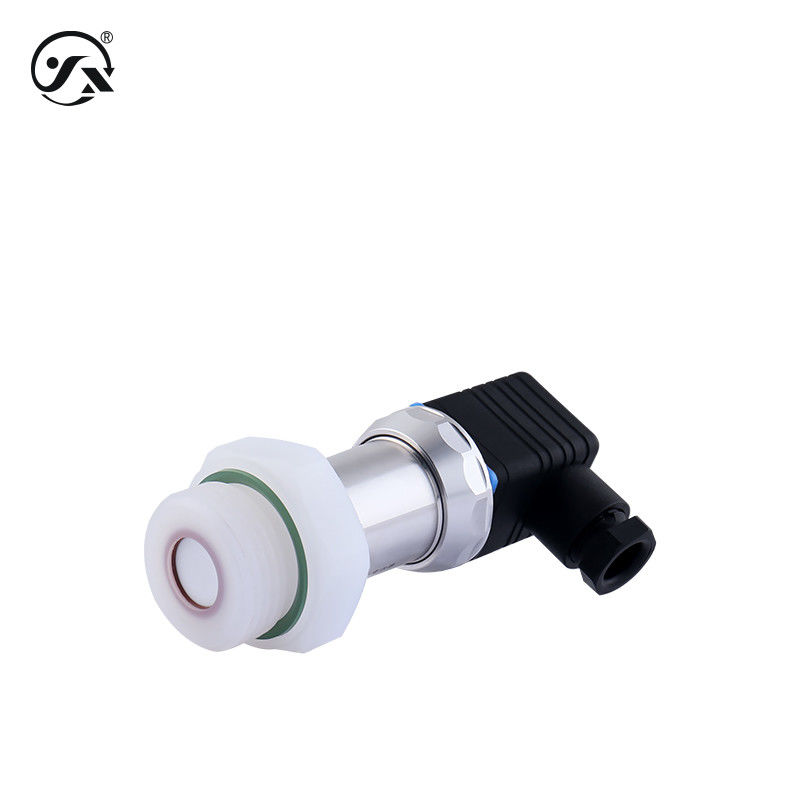

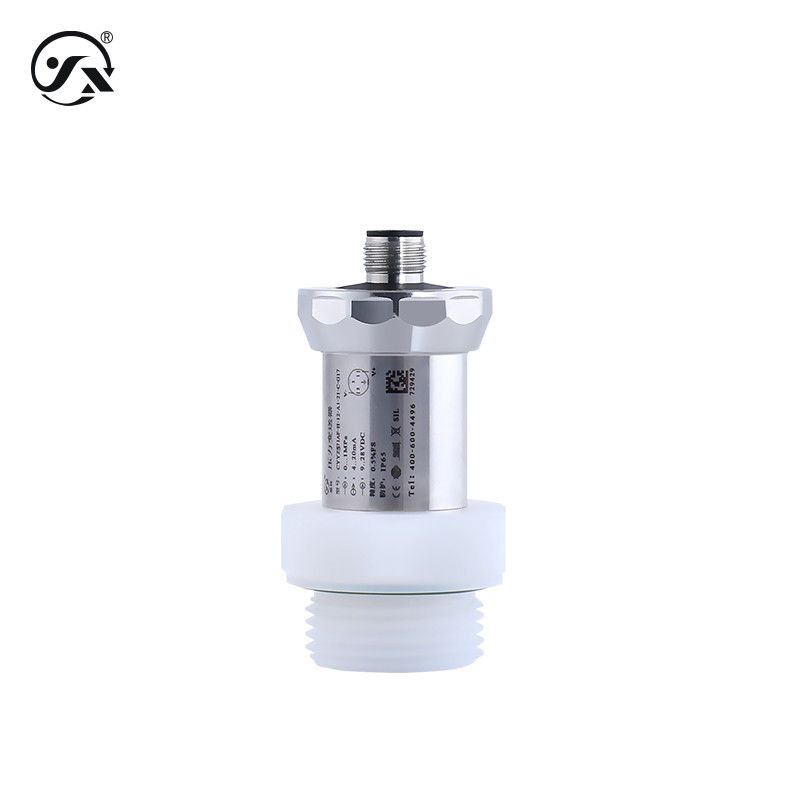

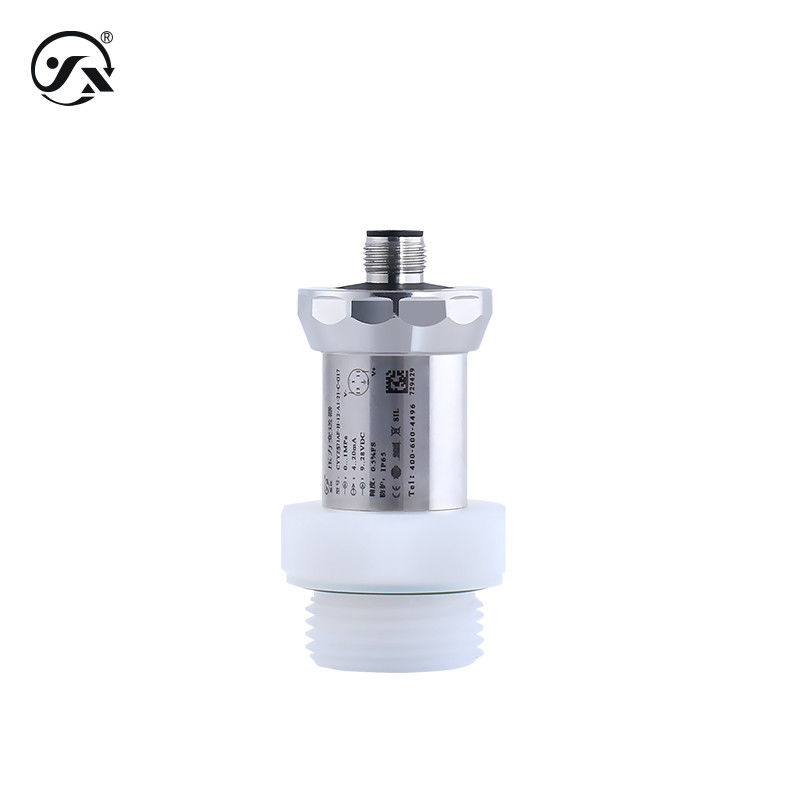

Name: CYYZ571AFY Trasmettitore di pressione anticorrosione del condensatore ceramico
Brand: Star Sensor Manufacturing Co., Ltd
SKU: CYYZ571AFY
Price: 73.00 USD
Availability: InStock

CYYZ571AFY condensatore ceramico trasmettitore di pressione anticorrosivo è dotato di nucleo di condensatore in ceramica, parte di connessione di processo è realizzato in materiale PVDF, diaframma design immerso,adatti per misurare gas corrosivi, liquidi, fluidi o mezzi con particelle. e ha anti-colpito, anti-intasamento, alta precisione, resistenza ad alta pressione, resistenza al vuoto e altre caratteristiche.Con funzione a prova di esplosione facoltativa.

Medio di misura	Gas, liquido o fluido (compatibile con materiali a contatto)
Intervallo di pressione	-0,1 ‰ 0 ‰ 2 MPa (vedi la tabella di selezione della gamma per i dettagli)
Modalità di pressione	Pressione di misura, pressione assoluta, pressione negativa
Temperatura media	-40°85°C
Tempo di connessione	20 ms
Prestazioni stabili	± 0,1% FS/anno
Drift di temperatura	±0,01%FS/°C (all'interno dell'intervallo di compensazione della temperatura) ±0,05%FS/°C (all'esterno dell'intervallo di compensazione della temperatura)
Compensazione della temperatura	-20°80°C
Tipo a prova di esplosione	Sicurezza intrinseca Ex ia IIC T6 Ga (solo potenza di uscita 20 mA)
Livello di protezione	Protezione IP65 Nota: il livello di protezione di cui sopra si riferisce al livello raggiunto dopo il completamento della connessione elettrica.
Livello di precisione	00,1% FS, 0,25% FS
Frequenza di risposta	Sottovoce di segnale analogo ≤ 30 Hz Sottovoce di segnale digitale ≤ 5 Hz
Risoluzione	Uscita analogica 0,01%FS, uscita digitale 0,05%FS
Peso complessivo	≈ 185 g
Fornitura di alimentazione di uscita
4 ̊20 mA	9°28VDC, 15°24VDC (intrinsecamente sicuro)
RS485	9°28VDC
0 ̊10VDC	15 ~ 28VDC
0 ′5VDC	9°28VDC
1 ′5VDC	9°28VDC
Potenza massima
4 ̊20 mA	≤ 0,02Us (W)
RS485	≤ 0,015Us ((W)
0 ̊10VDC	≤ 0,008Us ((W)
0 ′5VDC	≤ 0,008Us ((W)
1 ′5VDC	≤ 0,008Us ((W)
Caratteristiche del carico
Tipo di tensione	≥ 10kΩ
Tipo corrente	Carico ≤{(Us-7.5) ÷0.02}Ω
Condizioni ambientali
Temperatura ambiente	-40°85°C
Umidità ambientale	0%~95%RH (senza condensazione, senza condensazione)
Sovrappressione ed esplosione
Pressione di sovraccarico	0.27MPa, 0.33MPa, 0.53MPa, 0.67MPa, 1.2MPa, 1.67MPa, 2.67MPa, 4MPa, 2.67MPa
Pressione di scoppio	0.4MPa, 0.5MPa, 0.8MPa, 1MPa, 1.8MPa, 2.5MPa, 4MPa, 6MPa, 4MPa
Materiale complessivo
Diaframma	Al2O3 ceramica (in contatto con il mezzo misurato)
Connessione di processo	PVDF fluoruro di polivinilidene (in contatto con il mezzo di misurazione)
conchiglia	Acciaio inossidabile 304
Sigilla del nucleo	Cfr. la tabella di pressione e di scoppio (contatto con il mezzo misurato)
Circolo ED	Fabbricazione a partire da materie plastiche
connettore Hirschmann	ABS, materie plastiche di ingegneria
Stabilità meccanica
Resistenza alle vibrazioni	10 g (20...2000 Hz) in conformità alla norma IEC60068-2-6.
Resistenza agli urti	500 g/ms Conforme alla norma IEC60068-2-27
Protezione elettrica
Protezione da cortocircuito	permanente
Protezione contro la polarità inversa	Nessun danno, ma non funziona.
Resistenza dell'isolamento	≥ 100MΩ 500VDC
Resistenza dielettrica	500VAC
Limitazione di uscita
4 ̊20 mA	4mA ~ 20mA
RS485	0~2000
0 ̊10VDC	0.001VDC~10VDC
0 ′5VDC	0.001VDC~5VDC
1 ′5VDC	0.001VDC~5VDC

manuale
Informazioni sul prodotto ◄ (CN)	Documento PDF
Informazioni sul prodotto ∆Inglese (EN)	Documento PDF
Selezione dei prodotti ◄Cina (NC)	Documento PDF
Selezione del prodotto ◄Inglese (EN)	Documento PDF
Istruzioni d'installazione (CN)	Documento PDF
Istruzioni d'installazione ◄Inglese (EN)	Documento PDF
Descrizione del protocollo (CN)	Documento PDF
Descrizione del protocollo	Documento PDF
