CYW71Y Trasmettitore di livello sommergibile resistente alla corrosione 4-20ma RS485 0,5% FS

CYW71Y Corrosion Resistant Submersible Level Transmitter 4-20ma RS485 0.5% FS
CYW71Y Corrosion Resistant Submersible Level Transmitter 4-20ma RS485 0.5% FS
Informazioni di base
Place of Origin: China
Marca: Star merter
Certificazione: CE SIL3
Model Number: CYW71Y
Minimum Order Quantity: 1PC
Prezzo: negotiable
Packaging Details: carton
Payment Terms: T/T
Supply Ability: 30000 Piece/Month
Contattaci
Range: 0~20~200kPa Output: 4~20mA, RS485
Power supply: 9~28VDC Accuracy: 0.5%FS
Name: Liquid Level Transmitter
Evidenziare:

Trasmettitore di livello sommergibile da 4 a 20 ma

,

Rs485 Trasmettitore di livello sommergibile

,

00

CYW71Y Trasmettitore di livello sommergibile anti-corrosione Range 0~20~200kPa Output 4~20mA, RS485 Precisione 0,5%FS

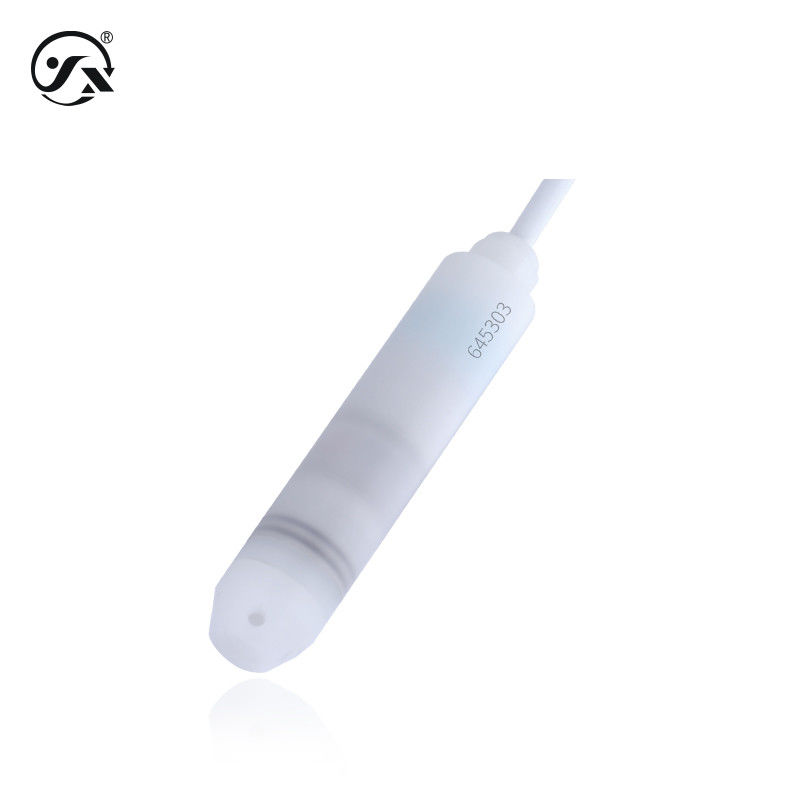

Il trasmettitore di livello sommergibile resistente alla corrosione CYW71Y è dotato di un nucleo in ceramica e di un alloggiamento PVDF per la misurazione dei liquidi corrosivi.





Parametri di base
Medio di misura Liquidi compatibili con materiali di contatto
Segnale di uscita 4 ~ 20mA, RS485
Tensione di alimentazione 9°28VDC
Temperatura del supporto -40°C-60°C
Frequenza di risposta Fabbricazione di apparecchiature per la trasmissione di dati
Capacità di sovraccarico 150% di scala completa
Classe di precisione 00,5% FS (condizioni di riferimento: temperatura 15-25°C, pressione atmosferica 86-106 kPa, umidità 45-75% RH)
Prestazioni stabili ±0,2% FS/anno
Drift di temperatura ±0,02%FS/°C
Grado di protezione Protezione IP68
Peso complessivo Sonde≈ 216g di cavo≈ 67g per metro
Risoluzione Uscita analogica 0,01%FS, uscita digitale 0,05%FS
In orario 20 ms
  Nota 1: La densità del mezzo misurato deve essere indicata in metri, il principio è il seguente.
la pressione del sensore rivolto alla superficie del liquido è: Ρ=ρgh + Po formula: P: la pressione del sensore rivolta alla superficie del liquido (per semplicità,in appresso denominati collettivamente "pressione") ρ: Densità di liquido misurata (di default 1g/cm3 durante il debug) g:
Accelerazione dovuta alla gravità (default 9,8 m/s2 durante il debug)



Po: pressione atmosferica h sulla superficie del liquido: la profondità alla quale il sensore è inserito nel liquido Quando il sensore è inserito in una certa profondità
nel liquido misurato, la pressione del mezzo misurato viene introdotta nella cavità di pressione positiva del sensore, e
la pressione atmosferica Po sul livello del liquido è collegata alla cavità di pressione negativa del sensore attraverso il tubo d'aria del cavo per compensare la Po sulla parte anteriore del sensore,in modo che la pressione misurata dal sensore sia: ρgh, ovviamente, misurando la pressione
P,
La profondità di livello può essere ottenuta.
Potenza massima
4 ~ 20 mA ≤ 0,02Us (W)
RS485 ≤ 0,015Us ((W)
Caratteristiche del carico
Tipo corrente Il carico ≤{(Us-7.5)÷0.02}Ω (US=tensione di alimentazione)
Condizioni ambientali
Temperatura ambiente -40°85°C
Umidità ambientale 0%~95%RH ((senza condensazione, senza condensazione)
Materiale complessivo
diaframma Ceramica (contatto con il mezzo da misurare)
contenitore PVDF fluoruro di polivinilidene (contatto con il mezzo da misurare)
Scele Vitone (in contatto con il mezzo da misurare)
Cavo Cavo di conduzione del gas tetrafluoroφ7.2 (contatto con il mezzo misurato)
Stabilità meccanica
Performance sismica 10g ((20... 2000Hz) è conforme alla norma IEC60068-2-6
Resistenza agli urti 500 g/ms conforme alla norma IEC60068-2-27
Protezione elettrica
Protezione da cortocircuito perpetuo
Protezione antipolarità Nessun danno, ma non funziona.
Resistenza dell'isolamento ≥ 100MΩ,500VDC
Resistenza dielettrica 500VAC
Limiti di uscita
4-20mA Meno 4 mA di uscita e massimo 20 mA di uscita
RS485 Importo minimo di uscita 0, valore massimo di uscita 2000
Manuale
Informazioni sul prodotto -cinese (NC) Documento PDF
Informazioni sul prodotto - Inglese (EN) Documento PDF
Selezione dei prodotti -Cinese (NC) Documento PDF
Selezione dei prodotti -Inglese (EN) Documento PDF
Istruzioni d'installazione -cinese (NC) Documento PDF
Istruzioni d'installazione - Inglese (EN) Documento PDF
Protocollo cinese (NC) Documento PDF
Protocollo -Inglese (EN) Documento PDF
