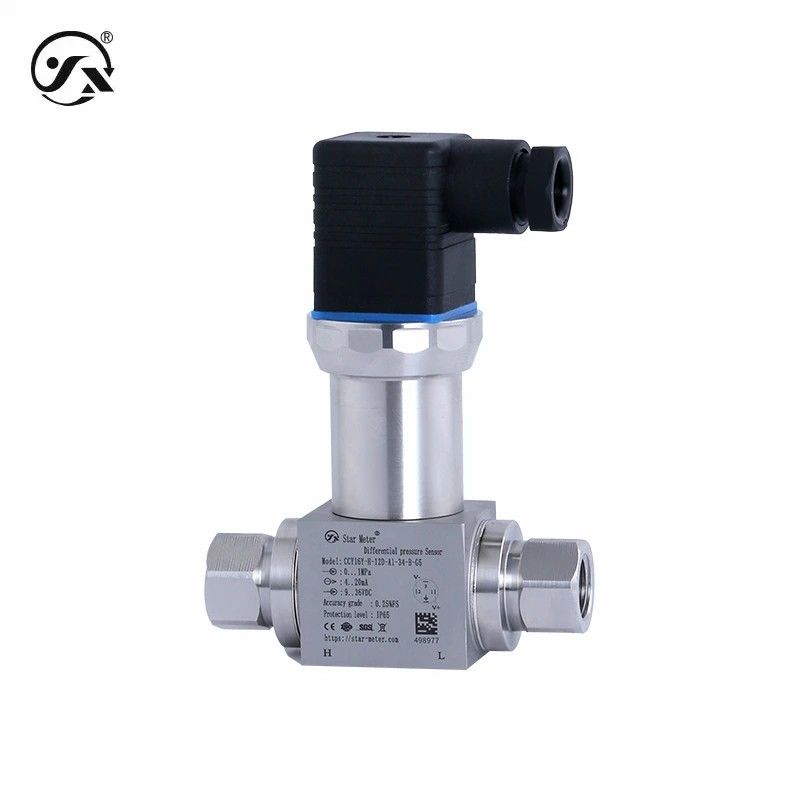

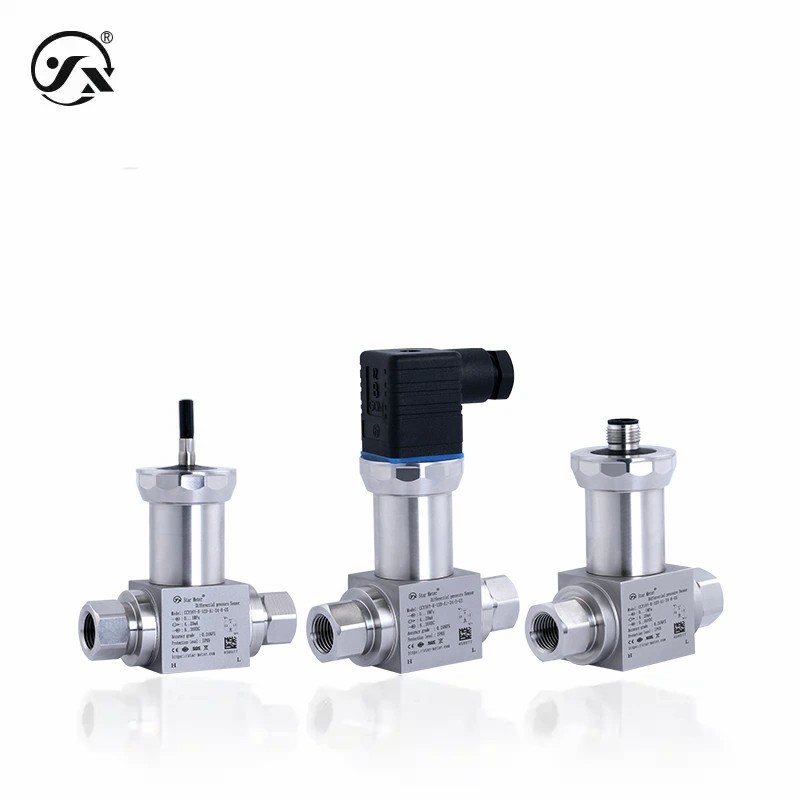

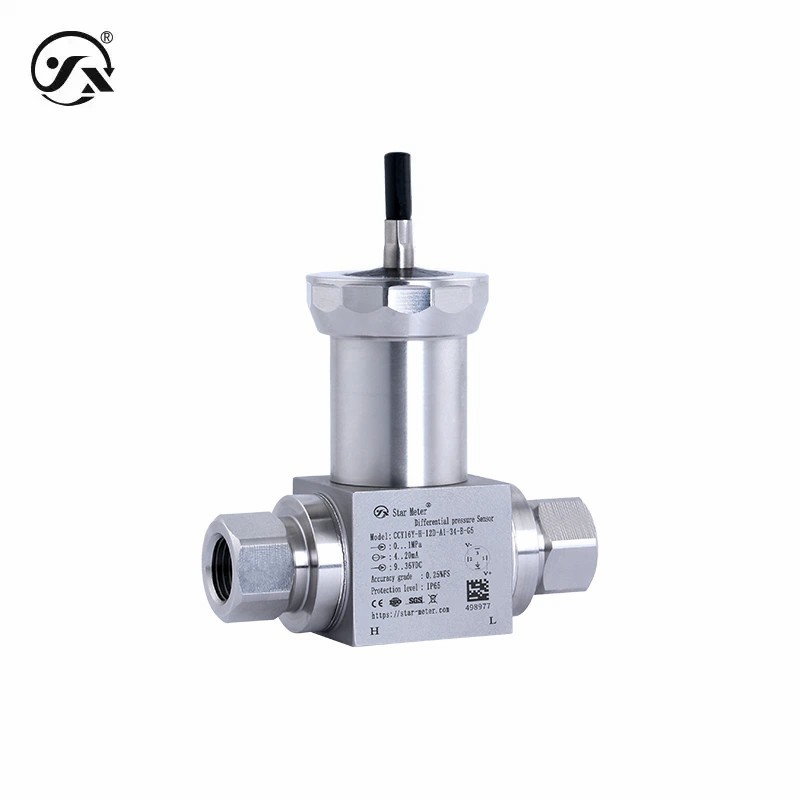

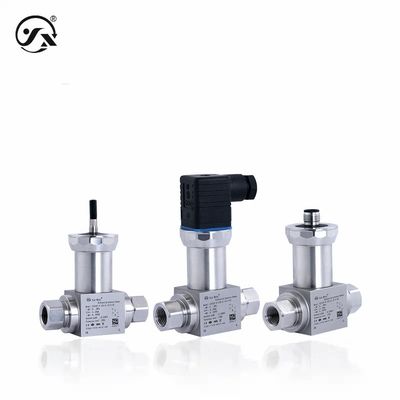

CCY16Y Trasmettitore di flusso di tipo pressione differenziale 0,25%FS DP Trasmettitore per misurazione del flusso

CCY16Y Differential Pressure Type Flow Transmitter 0.25%FS DP Transmitter For Flow Measurement
CCY16Y Differential Pressure Type Flow Transmitter 0.25%FS DP Transmitter For Flow Measurement CCY16Y Differential Pressure Type Flow Transmitter 0.25%FS DP Transmitter For Flow Measurement CCY16Y Differential Pressure Type Flow Transmitter 0.25%FS DP Transmitter For Flow Measurement CCY16Y Differential Pressure Type Flow Transmitter 0.25%FS DP Transmitter For Flow Measurement CCY16Y Differential Pressure Type Flow Transmitter 0.25%FS DP Transmitter For Flow Measurement
Informazioni di base
Luogo di origine: Cina
Marca: Star merter
Numero di modello: CCY16Y
Quantità di ordine minimo: 1pc
Prezzo: negotiable
Termini di pagamento: T/T
Capacità di alimentazione: 30000 pezzi/mese
Contattaci
Distanza: 0~2,5 MPa (vedi la tabella di selezione dell'intervallo per i dettagli) Prodotto: 4 ~ 20mA, RS485, 0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC, 0,5 ~ 2,5VDC
Fornitore di alimentazione: 9~36VDC, 15~36VDC, 3~5VDC Accuratezza: 0.25%FS, 0.5%FS
nome: Trasmettitore di flusso di tipo a pressione differenziale
Evidenziare:

CCY16 Trasmettitore di flusso di tipo a pressione differenziale

,

0Trasmettitore di flusso di tipo.25% FS DP

,

Trasmettitore DP per la misurazione del flusso

Il trasmettitore di pressione differenziale di tipo CCY16Y è progettato per applicazioni industriali per misurare il valore di pressione differenziale di liquidi o gas, che non è solo compatto,ma anche di ottima qualità.Il sistema è ideale per l'industria in generale ed è conveniente in termini di costi. ha anche vantaggi diversificati quali segnale di uscita, gamma e connessione elettrica, che è conveniente per adattarsi a diverse condizioni di lavoro.





Parametri di base
Medio di misura Liquido o gas (compatibile con il materiale di contatto)
Intervallo di misura 0~2,5 MPa (per maggiori dettagli, vedere la tabella di selezione della gamma)
Modalità di pressione Pressione differenziale
Compensazione della temperatura -10 ̊70°C

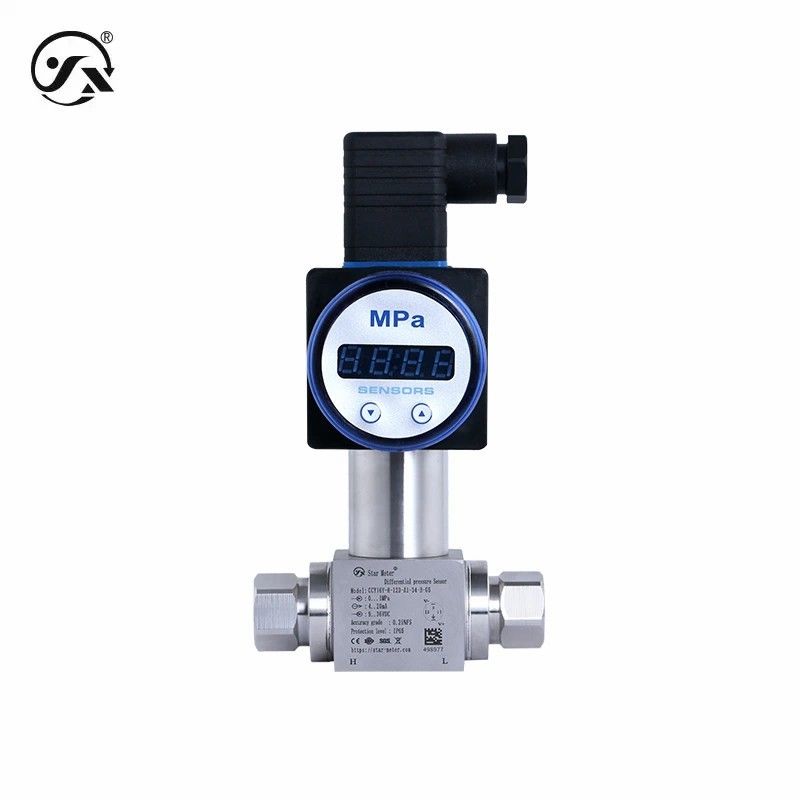

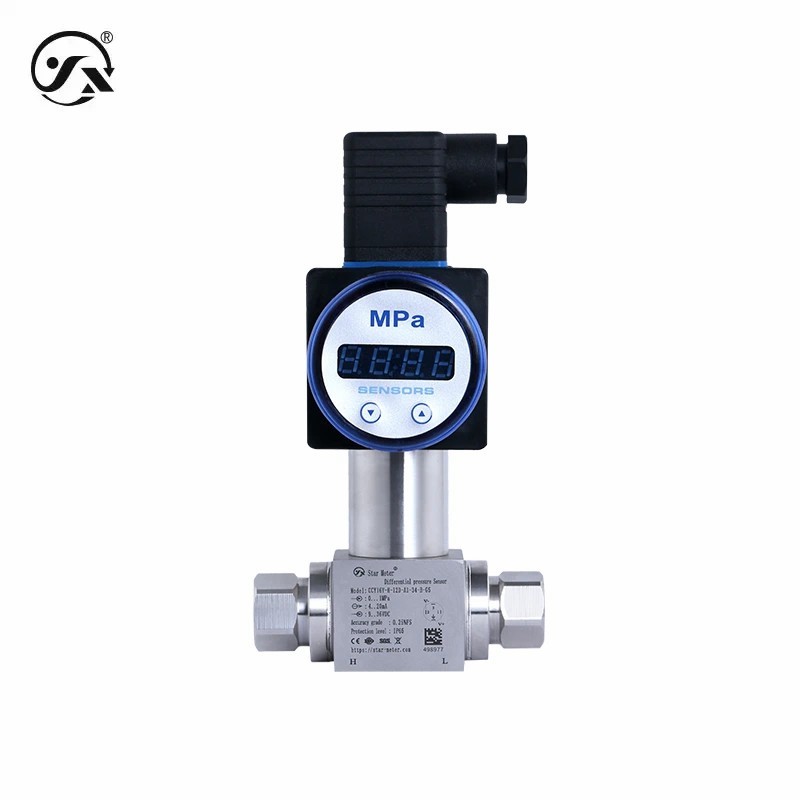

Classe di precisione 0.25%FS (intervallo di pressione differenziale rispetto al rapporto di intervallo nominale ≥1:2.5) 0,5% FS (ratio tra intervallo di pressione differenziale e intervallo nominale < 1:2.5) Con ripetibilità ≤ 0,05% FS, isteresi ≤ 0,05% FS Precisione di visualizzazione del metro 0,5% FS, tubo digitale (LED)

visualizzazione
Nota: temperatura di riferimento 25°C-86°C, pressione atmosferica 106°C-45°C, umidità 75°C-<%RH.
Frequenza di risposta Uscita analogica ≤ 30 Hz, uscita digitale ≤ 5 Hz
Prestazioni stabili ± 0,1% FS/anno
Drift di temperatura ±0,01%FS/°C (intervallo di compensazione della temperatura) ±0,05%FS/°C (esterno al range di compensazione della temperatura)
Peso complessivo Nessun display≈ 415g ha un display≈ 460g
Grado di protezione IP65 (senza display) IP54 (con display) Nota: il livello di protezione di cui sopra si riferisce alla connessione elettrica raggiunta dopo il completamento della connessione elettrica
Potenza di uscita
Segnale di uscita 4 ~ 20mA, RS485,0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC,0.5~2.5VDC
Distanza di alimentazione 936VDC, 1536VDC, 3 5VDC
Prestazioni durevoli 10X106 volte (cicli dal range inferiore al range superiore)
Intervallo di potenza
Tipo corrente ≤ 0,02Us (W)
Tipo di tensione ≤ 0,001U (W), ≤ 0,008U (W)
Digitale ≤ 0,015Us ((W)
Caratteristiche del carico
Tipo di tensione ≥ 10kΩ
Tipo corrente Nessun carico di visualizzazione ≤ {(Us-7.5)÷0.02}Ω con carico di visualizzazione ≤ {(Us-12)÷0.02}Ω (US=tensione di alimentazione)
condizioni di lavoro
Temperatura del supporto -40°85°C
Temperatura ambiente -40°85°C
Umidità ambientale 0%~95%RH ((senza condensazione, senza condensazione)
Materiale complessivo
diaframma Acciaio inossidabile 316L (contatto con il mezzo da misurare)
Connessione di processo Acciaio inossidabile 304 (contatto con il mezzo da misurare)
contenitore Acciaio inossidabile 304
Scele O-ring di gomma nitrile
Visualizzare la conchiglia Plastiche di ingegneria ABS (display a LED)

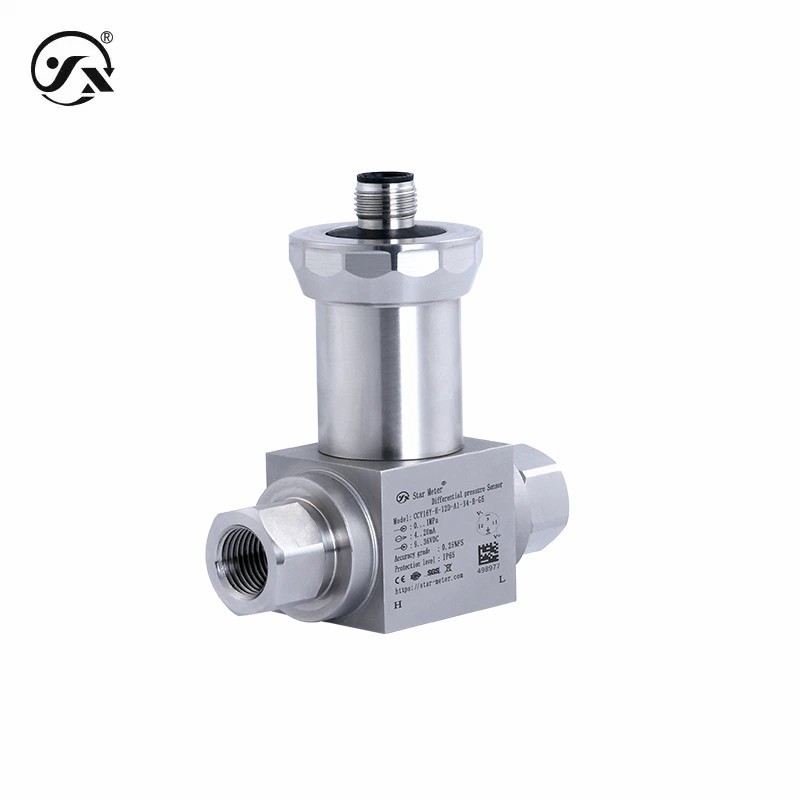

Articulazioni di Hirschmann ABS, materie plastiche di ingegneria
Stabilità meccanica
Performance sismica 10g ((20... 2000Hz) è conforme alla norma IEC60068-2-6
Resistenza agli urti 500 g/ms conforme alla norma IEC60068-2-27
Protezione elettrica
Protezione da cortocircuito perpetuo
Protezione antipolarità Nessun danno, ma non funziona.
Resistenza dell'isolamento ≥ 100MΩ500VDC
Resistenza dielettrica 500VAC
Limiti di uscita
L' output è minimo. 4 mA,0,0.001VDC,0.05VDC
Prodotto massimo 20 mA,2000,10VDC,5VDC
Manuale
Informazioni sul prodotto -cinese (NC) Documento PDF
Informazioni sul prodotto - Inglese (EN) Documento PDF
Selezione dei prodotti -Cinese (NC) Documento PDF
Selezione dei prodotti -Inglese (EN) Documento PDF
Istruzioni d'installazione -cinese (NC) Documento PDF
Istruzioni d'installazione - Inglese (EN) Documento PDF
Protocollo cinese (NC) Documento PDF
