| Parametri di base |
|
| Medio di misura |
Gas (compatibile con il materiale di contatto) |
|
| Intervallo |
-10 kPa~0~10 kPa (per maggiori dettagli vedere la tabella di selezione della gamma) |
|
| Segnale di uscita |
4 ~ 20mA,RS485,0 ~ 5VDC,0 ~ 10VDC, 1 ~ 5VDC |
|
| Modalità di pressione |
Pressione differenziale |
|
| Temperatura del supporto |
-40 ̊100°C |
|
| Classe di precisione |
00,5% FS o 0,25% FS (intervallo ≥ 1 kPa); 1% FS o 0,5% FS (intervallo < 1 kPa) |
|
| Compensazione della temperatura |
-10 ̊60°C |
|
| In orario |
20 ms |
|
| Frequenza di risposta |
Fabbricazione di apparecchiature per la trasmissione dei segnali |
|
| Prestazioni stabili |
±0,3%FS/anno (intervallo≥1kPa); ±0,5%FS/anno (intervallo<1kPa) |
| Drift di temperatura |
±0,03%FS/°C (intervallo di compensazione della temperatura) |
|
| Grado di protezione |
IP65 e superiore livello di protezione si riferisce alla connessione elettrica è completa |
|
| Prestazioni durevoli |
10X106 volte (cicli dal range inferiore al range superiore) |
|
| Peso complessivo |
Nessun display≈ 380g; c'è un display≈ 400g |
|
| Potenza di uscita |
|
| Segnale di uscita |
4 ~ 20mA,RS485,0 ~ 10VDC,0 ~ 5VDC, 1 ~ 5VDC |
|
| Distanza di alimentazione |
L'indicatore di potenza deve essere conforme alle prescrizioni di cui all'allegato I, punto 3, del regolamento (CE) n. 715/2009. |
|
| Potenza massima |
|
| 4 ~ 20 mA |
≤ 0,02Us (W) |
|
| RS485 |
≤ 0,015Us ((W) |
|
| 0 ̊10VDC |
≤ 0,015Us ((W) |
|
| 0 ′5VDC |
≤ 0,015Us ((W) |
|
| 1 ′5VDC |
≤ 0,015Us ((W) |
|
| Caratteristiche del carico |
|
| Tipo di tensione |
≥ 10kΩ |
|
| Tipo corrente |
≤{(Us-7.5)÷0.02}Ω (US=tensione di alimentazione) |
|
| Condizioni ambientali |
|
| Temperatura del supporto |
-40°85°C |
|
| Umidità ambientale |
0%~95%RH ((senza condensazione, senza condensazione) |
|

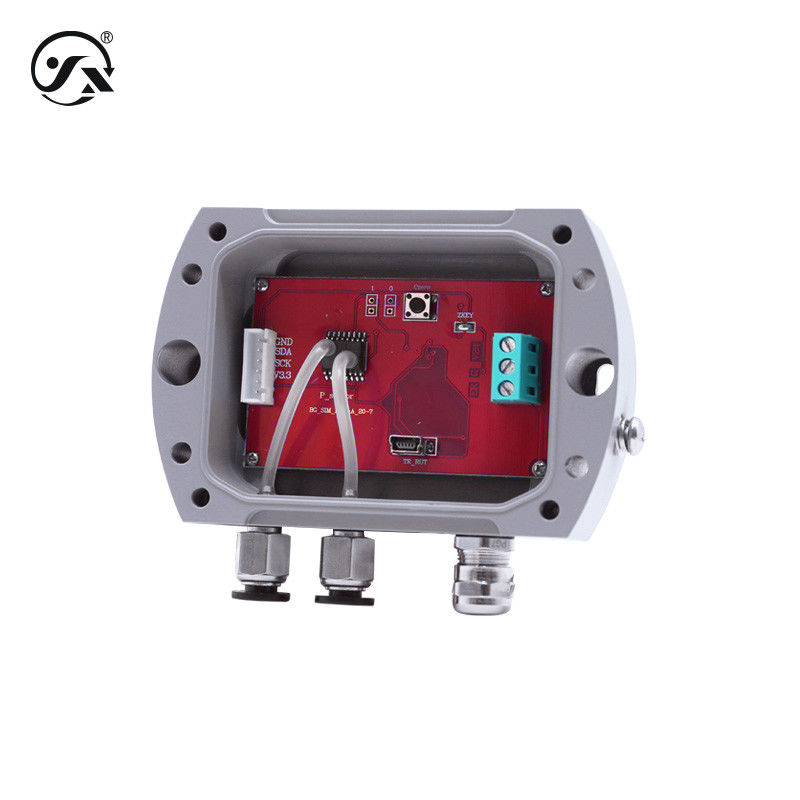

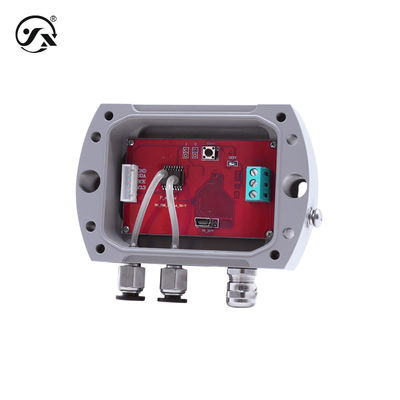

| Materiale complessivo |
|
| contenitore |
Alumini LY12 |
|
| diaframma |
Chip di silicio (in contatto con il mezzo sottoposto a prova) |
|
| Tubo a pressione |
Silicone (contatto con il mezzo da misurare) |
|
| Φ6 Bocca della pagoda |
H59 rame (contatto con il mezzo da misurare) |
|
| F6 connettore rapido |
Ricamificazione del rame (contatto con il mezzo da testare) |
|
| Testa di blocco del cavo |
Acciaio inossidabile 304 (diametro del filo di blocco 4~6 mm) |
|

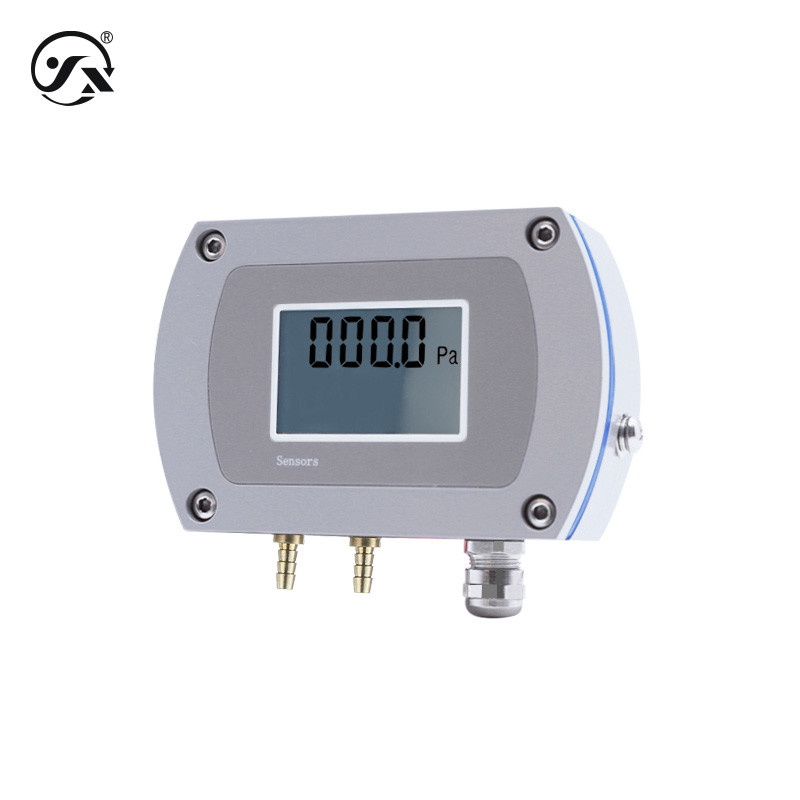

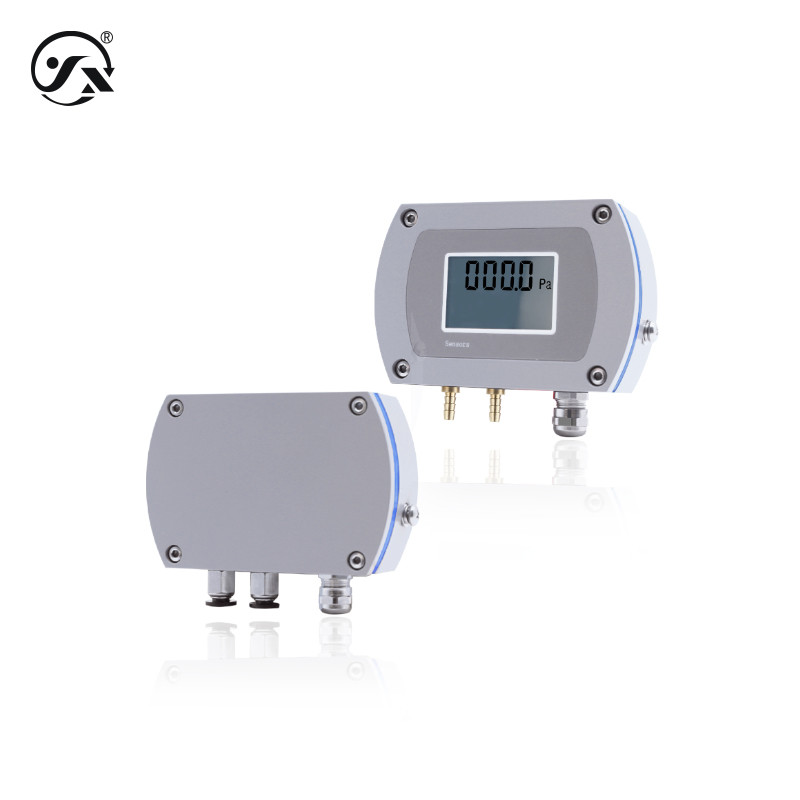

| visualizzazione |
Display LCD senza retroilluminazione |
|
| Stabilità meccanica |
|
| Performance sismica |
10 g ((20... 2000 Hz) secondo la norma IEC60068-2-6. |
|
| Resistenza agli urti |
10 g ((20... 2000 Hz) in conformità alla norma IEC60068-2-27. |
|
| Protezione elettrica |
|
| Protezione da cortocircuito |
perpetuo |
|
| Protezione antipolarità |
Nessun danno, ma non funziona. |
|
| Resistenza dell'isolamento |
≥ 100MΩ 500VDC |
|
| Resistenza dielettrica |
500VAC |
|
| Limiti di uscita |
|
| 4-20mA |
Meno 4 mA di uscita e massimo 20 mA di uscita |
|
| RS485 |
Importo minimo di uscita 0, valore massimo di uscita 2000 |
|
| 0 ′5VDC |
Capacità di accensione (capacità di accensione) |
|
| 0 ̊10VDC |
Capacità di accensione: |
|
| 1 ′5VDC |
La velocità di uscita minima 1VDC, la massima di uscita 5VDC |
|
| Istruzioni a prova di esplosione |
|
| Intrinsecamente sicuri |
Ex ia II.C T4 Ga |
|
| Tipo intrinsecamente sicuro per polveri |
Ex iaD 20 IP65 T80°C |
|

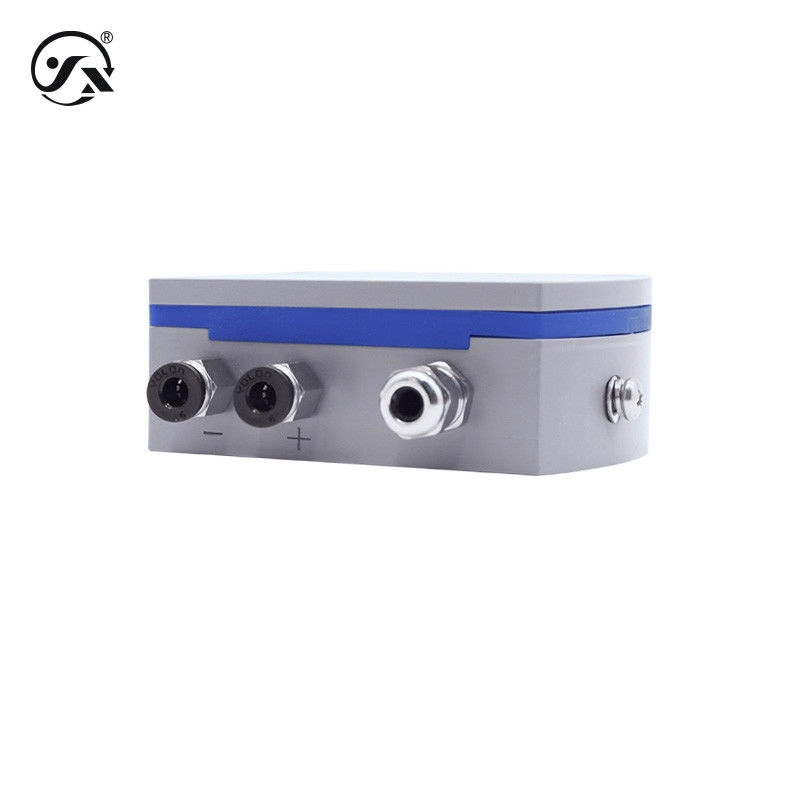

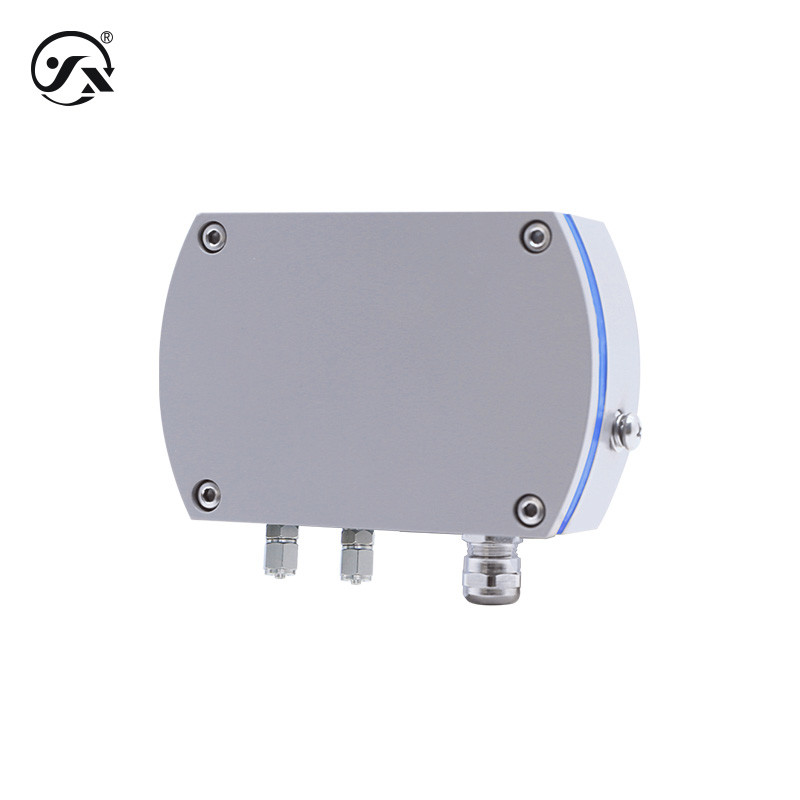

| Specifiche dell'interfaccia |
|
| Specifiche dell'interfaccia |
φ6 bocca pagoda, φ8 bocca pagoda, φ6 interfaccia rapida, φ4 interfaccia vite rapida |
