Casa ProdottiTrasmettitore di pressione differenzialeCCY17Y Trasmettitore di pressione differenziale liquido per la misurazione del flusso

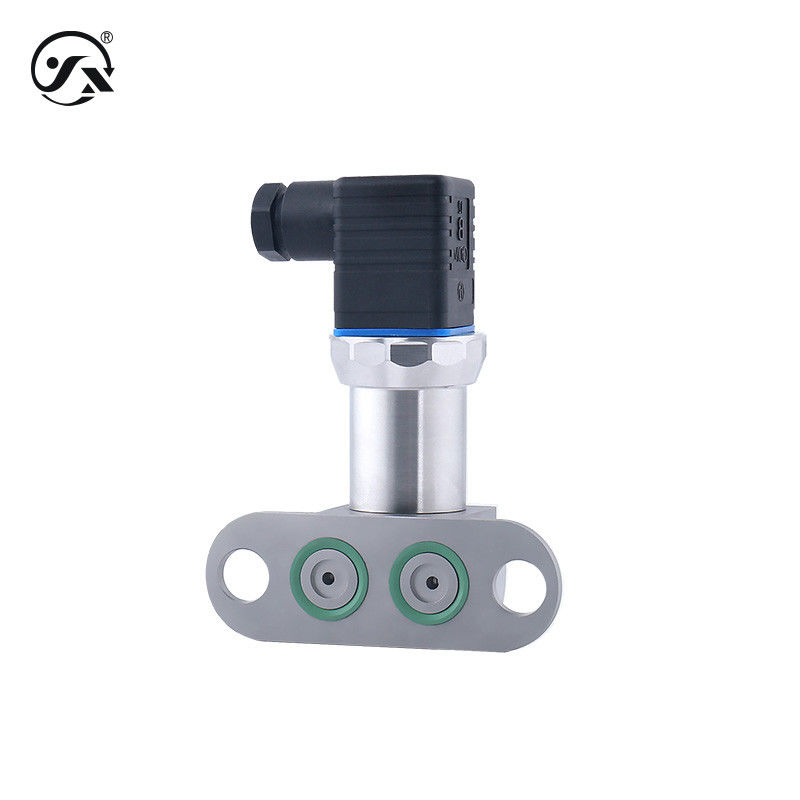

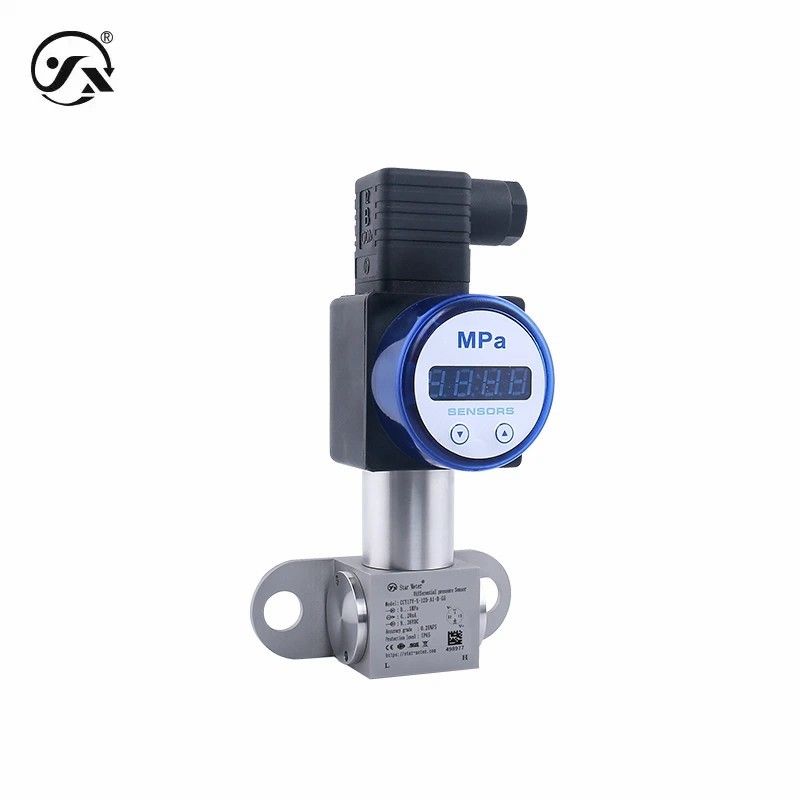

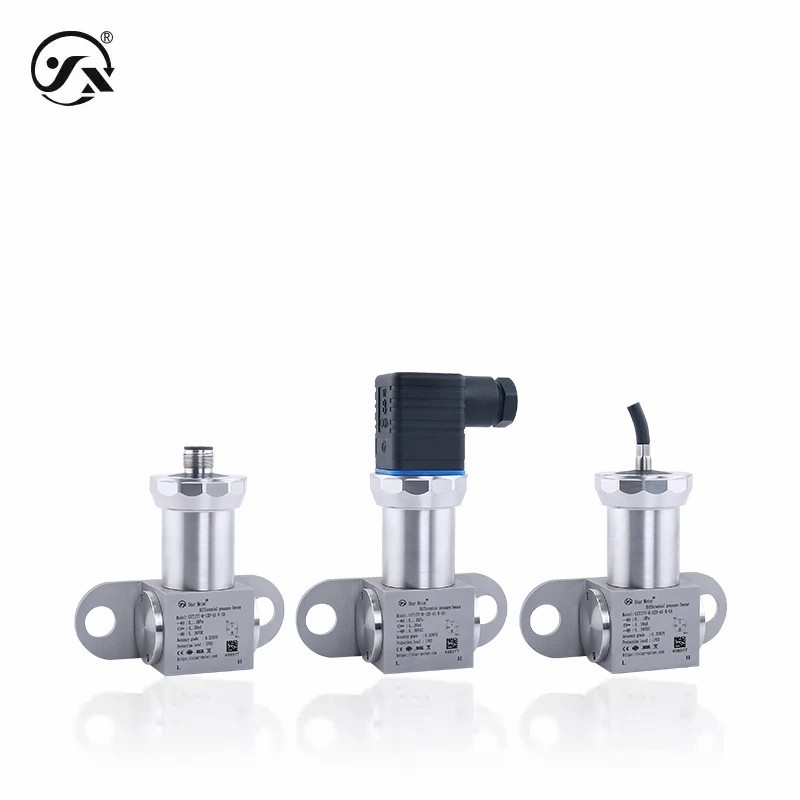

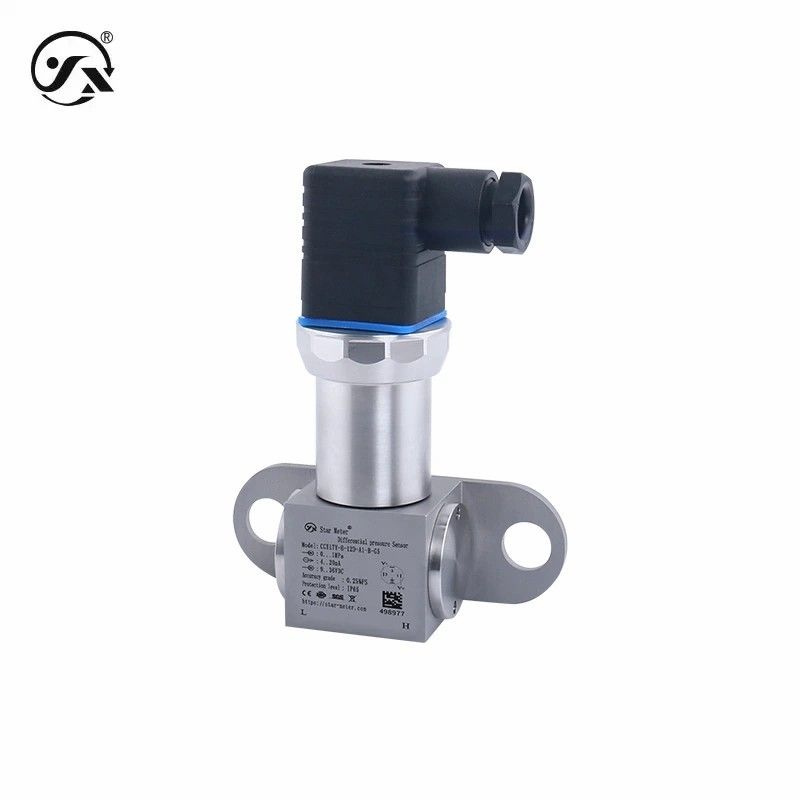

CCY17Y Trasmettitore di pressione differenziale liquido per la misurazione del flusso

CCY17Y Liquid Differential Pressure Transmitter For Flow Measurement
CCY17Y Liquid Differential Pressure Transmitter For Flow Measurement CCY17Y Liquid Differential Pressure Transmitter For Flow Measurement CCY17Y Liquid Differential Pressure Transmitter For Flow Measurement CCY17Y Liquid Differential Pressure Transmitter For Flow Measurement
Informazioni di base
Luogo di origine: Cina
Marca: Star merter
Numero di modello: CCY17Y
Quantità di ordine minimo: 1pc
Prezzo: negotiable
Termini di pagamento: T/T
Capacità di alimentazione: 30000 pezzi/mese
Contattaci
Distanza: 0~2,5 MPa (vedi la tabella di selezione dell'intervallo per i dettagli) Prodotto: 4 ~ 20mA, RS485, 0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC, 0,5 ~ 2,5VDC
Fornitore di alimentazione: 9~36VDC, 15~36VDC, 3~5VDC Accuratezza: 0.25%FS, 0.5%FS
nome: Trasmettitore di pressione differenziale
Evidenziare:

Trasmettitore di pressione differenziale liquido

,

trasmettitore di pressione differenziale per la misurazione del flusso

,

CCY17 Trasmettitore differenziale di pressione

CCY17Y Trasmettitore di pressione differenziale attrezzature industriali prodotti farmaceutici e biotecnologie monitoraggio dei flussi



Il trasmettitore di pressione differenziale CCY17 è progettato per applicazioni industriali per misurare il valore di pressione differenziale di liquidi o gas, non è solo compatto, ma anche di eccellente qualità,ideale per l'industria generale, e conveniente.
Ha anche vantaggi diversificati come segnale di uscita, gamma e connessione elettrica, che è conveniente per abbinare diverse condizioni di lavoro.



Parametri di base
Medio di misura Liquidi, fluidi, gas (compatibili con materiali a contatto)
Modalità di pressione Pressione differenziale
Temperatura del supporto -40°85°C
In orario 20 ms
Classe di precisione 0.25%FS (intervallo di pressione differenziale rispetto al rapporto di intervallo nominale ≥1:2.5) 0,5% FS (ratio tra intervallo di pressione differenziale e intervallo nominale < 1:2.5) Con ripetibilità ≤ 0,05% FS, isteresi ≤ 0,05% FS Precisione di visualizzazione del metro 0,5% FS, tubo digitale (LED)

visualizzazione
Nota: temperatura di riferimento 25°C-86°C, pressione atmosferica 106°C-45°C, umidità 75°C-<%RH.
Frequenza di risposta Uscita analogica ≤ 30 Hz, uscita digitale ≤ 5 Hz
Prestazioni stabili ± 0,1% FS/anno
Compensazione della temperatura -10 ̊70°C
Drift di temperatura ±0,01%FS/°C (intervallo di compensazione della temperatura) ±0,05%FS/°C (esterno al range di compensazione della temperatura)
Grado di protezione IP65 (senza display) IP54 (con display) Nota: il livello di protezione di cui sopra si riferisce al completamento della connessione elettrica
Prestazioni durevoli 10X106 volte (cicli dal range inferiore al range superiore)
Peso complessivo Nessun display≈ 415g Sì display≈ 460g
Risoluzione Uscita analogica 0,01%FS, uscita digitale 0,05%FS
Potenza di uscita
Distanza di alimentazione 9 ′36VDC 15 ′36VDC 3 ′5VDC
Tipo corrente ≤ 0,02Us (W)
Potenza massima
4-20mA Sì/no Display≤0,02Us ((W)
RS485 Con display ≤0,02Us(W), senza display ≤0,015Us(W
0 ̊10VDC Con display ≤ 0,02Us ((W), senza display ≤ 0,008Us ((W)
0 ′5VDC Con display ≤ 0,02Us ((W), senza display ≤ 0,008Us ((W)
1 ′5VDC Con display ≤ 0,02Us ((W), senza display ≤ 0,008Us ((W)
0.5·2.5VDC Nessuna visualizzazione≤0,001Us ((W)
Caratteristiche del carico
Tipo di tensione ≥ 10kΩ
Tipo corrente Nessun carico di visualizzazione ≤ {(Us-7.5)÷0.02}Ω con carico di visualizzazione ≤ {(Us-12)÷0.02}Ω (US=tensione di alimentazione)
Condizioni ambientali
Temperatura ambiente -40°85°C
Umidità ambientale 0%~95%RH ((senza condensazione, senza condensazione)
Materiale complessivo
diaframma Acciaio inossidabile 316L (contatto con il mezzo da misurare)
Connessione di processo Acciaio inossidabile 304 (contatto con il mezzo da misurare)
contenitore Acciaio inossidabile 304
Scele O-ring di gomma nitrile
Visualizzare la conchiglia ABS ingegneria di plastica (LED display)
Collegamento Hirschman ABS, materie plastiche di ingegneria
Stabilità meccanica
Performance sismica 10g ((20... 2000Hz) è conforme alla norma IEC60068-2-6
Resistenza agli urti 500 g/ms conforme alla norma IEC60068-2-27
Protezione elettrica
Protezione da cortocircuito perpetuo
Protezione antipolarità Nessun danno, ma non funziona.
Resistenza dell'isolamento ≥ 100MΩ 500VDC
Resistenza dielettrica 500VAC
Limiti di uscita
4-20mA 4 ~ 20 mA
RS485 0~2000
0 ̊10VDC 0.001VDC~10VDC
0 ′5VDC 0.001VDC~5VDC
1 ′5VDC 0.001VDC~5VDC
0.5·2.5VDC 0.05VDC ~ 5VDC
Manuale
Informazioni sul prodotto -cinese (NC) Documento PDF
Informazioni sul prodotto - Inglese (EN) Documento PDF
Istruzioni d'installazione -cinese (NC) Documento PDF
Istruzioni d'installazione - Inglese (EN) Documento PDF
Selezione dei prodotti -Cinese (NC) Documento PDF
Selezione dei prodotti -Inglese (EN) Documento PDF
Protocollo cinese (NC) Documento PDF
Protocollo -Inglese (EN) Documento PDF
