| Luogo di origine: | Cina |
|---|---|
| Marca: | Star merter |
| Numero di modello: | CYYZ3051AY |
| Quantità di ordine minimo: | 1pc |
| Prezzo: | negotiable |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 30000 pezzi/mese |
| Distanza: | 0~100Pa~10MPa (vedi la tabella di selezione della gamma per i dettagli) | Prodotto: | 4 ~ 20mA HART |
|---|---|---|---|
| Fornitore di alimentazione: | 12~32VDC, 15~24VDC | Accuratezza: | 0.05%SPAN, 0.075%SPAN, 0.1%SPAN |
| nome: | Trasmettitore di flusso di pressione differenziale | ||
| Evidenziare: | Trasmettitore di pressione DP al silicio monocristallino,Difesa contro le esplosioni del trasmettitore di pressione DP,Trasmettitore di flusso di pressione differenziale a prova di esplosione |
||

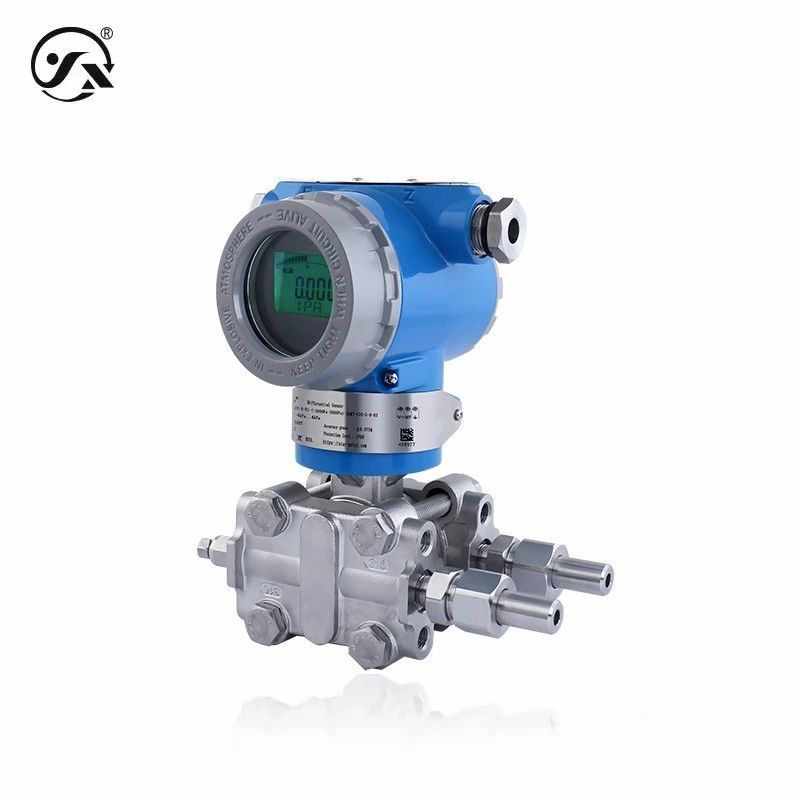

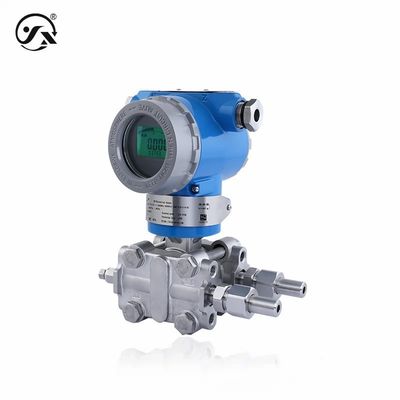

CYYZ3051AY Trasmettitore di pressione differenziale al silicio monocristallino Tecnologia del sensore risonante al silicio monocristallino
i trasmettitori di pressione differenziale in silicio monocristallino CYYZ3051AY utilizzano la tecnologia dei sensori di risonanza in silicio monocristallino e sono adatti per misurare il flusso,pressione differenziale e pressione dei liquidiHa una varietà di funzioni a prova di esplosione, tipo intrinsecamente sicuro, tipo intrinsecamente sicuro per polvere, tipo a prova di fiamma e tipo a prova di fiamma per polvere.
| Parametri di base | |
| Medio di misura | Liquido o gas (compatibile con materiali a contatto) |
| tipo di pressione | Pressione differenziale |
| Temperatura media | -40 ∼ 110°C |
| segnale di uscita | 4-20mA protocollo HART |
| Distanza di alimentazione | 1232VDC, 1524VDC (solo intrinsecamente sicuri e a prova di esplosione) |
| Potenza massima | ≤ 0,02Us (W) |
| tempo di connessione | 20 ms |
| Prestazioni stabili | ± 0,05%URL/anno |
| Livello a prova di esplosione | Tipo a prova di esplosione Ex d II C T6 Gb Tipo di polveri a prova di esplosione Ex tb IIIC T80°C Db Tipo intrinsecamente sicuro Ex ia IIC T6 Ga polveri intrinsecamente sicure tipo Ex ia IIIC T200 80°C Da Nota: la sicurezza intrinseca deve essere superata da una barriera di sicurezza o da una fonte di alimentazione intrinsecamente sicura alimentata da |
| Livello di protezione | Protezione IP66 Nota: il livello di protezione di cui sopra si riferisce al livello raggiunto dopo il completamento della connessione elettrica. |
| frequenza di risposta | La costante di tempo è regolabile, in incrementi di 0,1 secondi, da 32 secondi. |
| Peso totale | Nessun display≈1,25kg Con display≈1,4kg |
| Caratteristiche del carico | |
| Tipo di corrente HART | Il carico ≤{(Us-12)÷0.02}Ω (Us=tensione di alimentazione) |
| condizioni ambientali | |
| Nessun display a cristalli liquidi LCD | -40°85°C |
| Con display LCD a temperatura ambiente | -20°70°C |
| umidità ambientale | 0%~95%RH (senza condensazione, senza condensazione) |
| materiale complessivo | |
| Diaframma | 316L acciaio inossidabile/Hastelloy C/tantallo (contatto con il mezzo di misura) |
| Valvola di scarico degli scarichi | Acciaio inossidabile 304 (contatto con il mezzo di misura) |
| Adattatore | Acciaio inossidabile 304 (contatto con il mezzo di misura) |
| Blocco di pinza | Acciaio inossidabile 304 (contatto con il mezzo di misura) |
| O-ring | Fabbricazione a partire da materie plastiche |
| Fluido di riempimento | Olio di silicone, olio di fluoro |
| bullone | Acciaio inossidabile 304 |
| caso | di alluminio fuso a stampa |
| finestra di visualizzazione | ≈6 mm di vetro a prova di esplosione |
| stabilità meccanica | |
| Performance anti-vibrazione | 10g ((20...2000Hz) è conforme alla norma IEC60068-2-6 |
| Resistenza agli urti | 500 g/ms conforme alla norma IEC60068-2-27 |
| protezione elettrica | |
| Protezione da cortocircuito | permanente |
| Protezione contro la polarità inversa | Nessun danno, ma non funziona. |
| Resistenza dell'isolamento | ≥ 100MΩ 500VDC |
| Resistenza dielettrica | 500VAC |
| Limiti di uscita | |
| Prodotto minimo | 30,8 mA |
| Prodotto massimo | 22mA |
